電動高壓球閥 | CHQ941N

電動高壓球閥圖片

電動高壓球閥 產品說明
電動高壓球閥是由鍛鋼高壓閥體及電子式角行程電動執行器組成。電動執行器采用一體式結構,輸入220V電源即可直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛制,克服了鑄鋼閥門潛在的缺陷,在大工作壓力下能夠保持其結構的抗壓均勻性。適用介質: 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

電動高壓球閥 性能指標
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
允許壓差(MPa) 公稱壓力
閥體形式 三段式鍛造閥體
公稱壓力 PN16.0、25.0 MPa;ANSI 150、300、600、900LB
連接形式 法蘭式、焊接式、螺紋式(適用于PN25Mpa以內)
密封填料 尼龍、V型聚四氟乙烯填料、柔性石墨填料等
閥芯形式 O型球體閥芯
流量特性 近似快開特性
動作范圍 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250:1 350:1
配置執行機構 可配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
電動高壓球閥 材質說明
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
電動高壓球閥 技術規范
公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
試驗壓力 強度試驗 15.0 24.0 37.5 48.0 63.0
密封試驗 11.0 17.6 27.5 35.2 46.2
低壓氣密試驗 0.5~0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

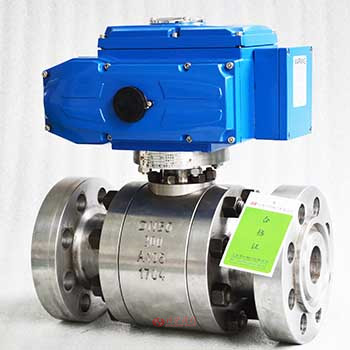

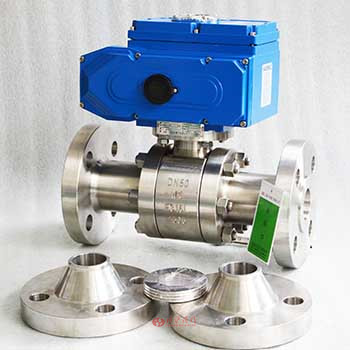

電動高壓球閥 圖片

電動高壓球閥圖片 電動高壓球閥圖片
