產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動球閥電動球閥
電動三通球閥 | CHQ944(5)F

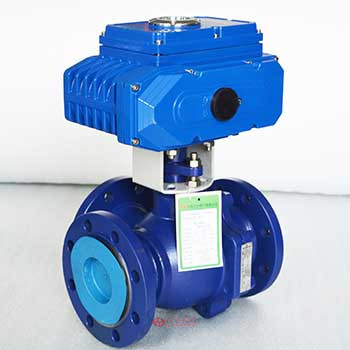

電動三通球閥圖片

電動三通球閥 產品說明
電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

電動三通球閥 性能參數
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允許壓差(MPa) ≤公稱壓力
動作范圍 0～90°
閥體形式 二段分體式鑄造閥體
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式 法蘭式、螺紋式(適用于1/2"～2")
閥芯形式 三通球型閥芯
流量特性 近似快開特性
泄露量 軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%
配置執行器型號 CHR、HQ電動執行機構
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
電動三通球閥 材質說明
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

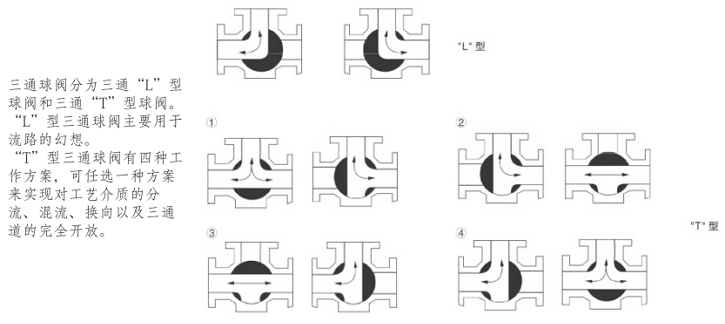

電動三通球閥 流向圖

電動三通球閥流向圖

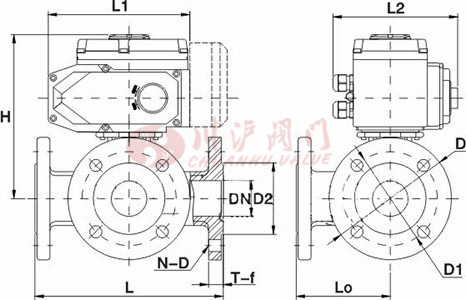

電動三通球閥 結構尺寸圖

電動三通球閥結構圖

電動三通球閥 連接尺寸
主要外形尺寸-PN16（16bar）
公稱通徑
DN		 尺寸mm 執行器選配
L Lo L1 L2 H D D1 D2 T-f N-D
15 150 72 165 150 235 95 65 46 14-2 4-14 CHV-005 CHQ-010
20 160 80 165 150 240 105 75 56 16-2 4-14 CHV-005 CHQ-010
25 180 90 165 150 250 115 85 65 16-2 4-14 CHV-010 CHQ-010
32 200 100 165 150 271 140 100 76 18-3 4-18 CHV-010 CHQ-010
40 220 110 190 170 281 150 110 84 18-3 4-18 CHV-020 CHQ-020
50 240 120 190 170 290 165 125 99 20-3 4-18 CHV-040 CHQ-030
65 260 130 190 170 309 185 145 118 20-3 4-18 CHV-060 CHQ-030
80 280 140 270 220 355 200 160 132 20-3 8-18 CHV-080 CHQ-030
100 320 160 270 220 385 220 180 156 22-3 8-18 CHV-100 CHQ-040
125 380 190 270 220 443 250 210 184 22-3 8-18 CHV-120 CHQ-050
150 440 220 270 220 462 285 240 211 24-2 8-22 CHV-140 CHQ-060
200 550 260 270 220 513 340 295 266 24-3 12-22 CHV-200 CHQ-080

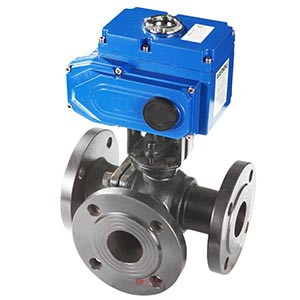

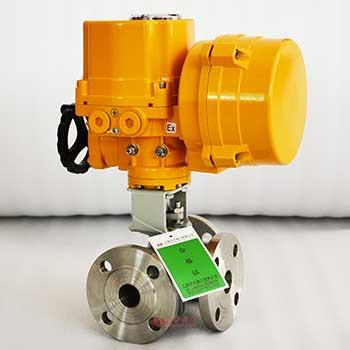

電動三通球閥圖片

電動三通球閥圖片 電動三通球閥圖片
