當前位置:首頁 > 產品中心 > 電動球閥電動球閥
電動內螺紋球閥 | CHQ911F
電動內螺紋球閥 產品說明
電動內螺紋球閥是一種轉角90°的旋轉類球閥,電動三片式內螺紋球閥連接球閥及對焊連接球閥適用于PN1.0~4.0MPa,工作溫度-29~150℃(密封圈為聚四氟乙烯)或-29~250℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
電動內螺紋球閥 性能參數
公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
---|---|---|---|---|---|---|---|---|---|---|
公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
閥體形式 | 三片式精鑄閥體、二片是精鑄閥體 | |||||||||
連接形式 | 螺紋式、焊接式 | |||||||||
閥芯形式 | "O"型球形閥芯 | |||||||||
流量特性 | 近似快開型 | |||||||||
動作范圍 | 0~90° | |||||||||
泄露量Q | 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏) | |||||||||
基本誤差 | ±1% | |||||||||
回差 | ±1% | |||||||||
死區 | ≤1%(可調) | |||||||||
可調范圍 | 250:1 | |||||||||
配置執行機構 | 可配HQ、CH等系列角行程電動執行機構 | |||||||||
控制方式 | 開關到位(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
電動內螺紋球閥 材質說明
連接方式 | 內螺紋連接 | 對焊連接 | |||||
---|---|---|---|---|---|---|---|
零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
適用工況 | 適用介質 | 水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐 蝕介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐蝕介質 |
適用溫度 | -29~180°C(增強聚四氟乙烯)、-29~300°C(對位聚苯) |

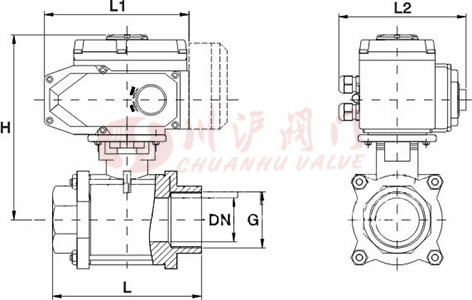

電動內螺紋球閥 結構尺寸圖
電動內螺紋球閥 連接尺寸
主要外形尺寸-PN16~64(16~64bar) | |||||||
---|---|---|---|---|---|---|---|
公稱通徑 DN |
尺寸mm | 執行器選配 | |||||
L | L1 | L2 | H | G | |||
10 | 70 | 165 | 150 | 215 | 1/4 | CHV-005 | CHQ-010 |
12 | 70 | 165 | 150 | 218 | 3/8 | CHV-005 | CHQ-010 |
15 | 70 | 165 | 150 | 223 | 1/2 | CHV-005 | CHQ-010 |
20 | 80 | 165 | 150 | 230 | 3/4 | CHV-005 | CHQ-010 |
25 | 90 | 165 | 150 | 190 | 1 | CHV-010 | CHQ-010 |
32 | 110 | 165 | 150 | 195 | 11/4 | CHV-010 | CHQ-010 |
40 | 119 | 190 | 170 | 210 | 11/2 | CHV-020 | CHQ-015 |
50 | 140 | 190 | 170 | 220 | 2 | CHV-020 | CHQ-015 |
65 | 160 | 190 | 170 | 235 | 21/2 | CHV-040 | CHQ-020 |
80 | 201 | 270 | 220 | 280 | 3 | CHV-060 | CHQ-030 |
100 | 234 | 270 | 220 | 295 | 4 | CHV-080 | CHQ-040 |

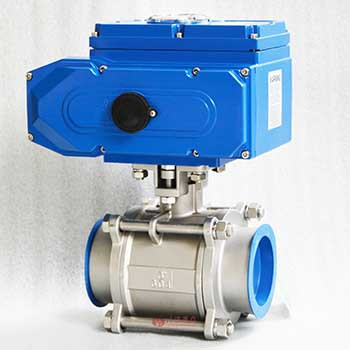

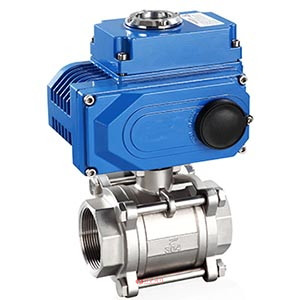

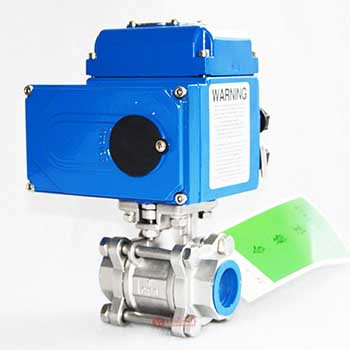

電動內螺紋球閥 圖片
