產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 電動球閥電動球閥
電動高壓內螺紋球閥 | CHQ911N

電動高壓內螺紋球閥圖片

電動高壓內螺紋球閥 產品說明
電動高壓內螺紋球閥是由高壓鍛造閥體和電動執行器組成,輸入AC220V或者AC380V或者DC24V電源即可進行開關量的操作,也可以內置伺服模塊,輸入控制信號4-20mA或者DC1-5V和單相電源即可控制調節量的操作,可控制閥門任意位置的啟閉。電動高壓內螺紋球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

電動高壓內螺紋球閥 材質
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
電動高壓內螺紋球閥 技術參數
公稱通徑 DN(mm) DN6 ~ 50
允許壓差(MPa) ≤公稱壓力
閥體形式 三分體式鍛造閥體
公稱壓力 PN16.0、25.0、32.0、42.0 MPa;ANSI 150、300、600、900、1500、2500LB
連接形式

螺紋式(外螺紋、內螺紋)

密封填料 尼龍、V型聚四氟乙烯填料等
閥芯形式 O型球體閥芯
流量特性 近似快開特性
動作范圍 0~90°、0~360°
泄露量Q 軟密封:零泄漏
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250:1
配置執行機構 可配CHV、CHQ等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
電動高壓內螺紋球閥 性能指標
公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
試驗壓力 強度試驗 15.0 24.0 37.5 48.0 63.0
密封試驗 11.0 17.6 27.5 35.2 46.2
低壓氣密試驗 0.5~0.7
適用介質 天然氣、水、油、蒸氣、硝酸類(溫度≤130℃)、醋酸類(溫度≤200℃)

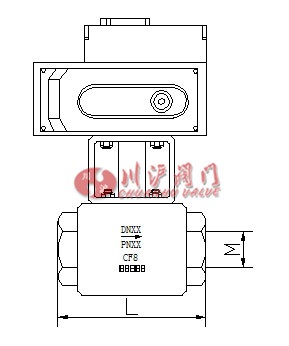

電動高壓內螺紋球閥 結構圖

電動高壓內螺紋球閥結構圖

電動高壓內螺紋球閥 安裝尺寸
公稱通徑 6 8 10 15 20 25 32 40 50
L 72 72 78 86 108 116 136 148 180
M M14X1.5 M14X1.5 M18X1.5 M22X1.5 M27X2 M33X2 M42X2 M48X2 M64X2

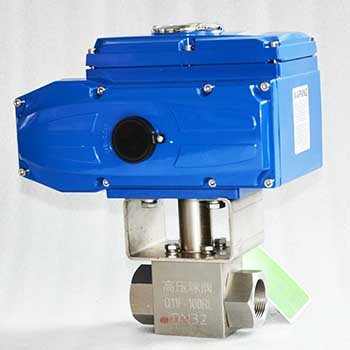

電動高壓內螺紋球閥 圖片

電動高壓內螺紋球閥圖片 電動高壓內螺紋球閥圖片
