CWX電動微型球閥 | CWX

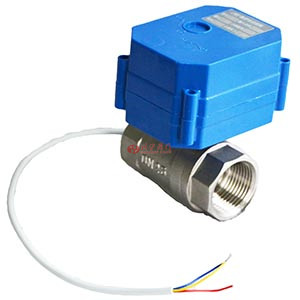

CWX電動微型球閥圖片

CWX電動微型球閥 產品說明

CWX電動微型球閥主要用于供熱采暖、暖通空調水系統的通斷控制。電動二通、三通球閥由電動驅動器和閥體二部分組成,驅動器采用集成芯片,在突然斷電時能自動打開閥門,使用戶在特殊情況下不會因停電而停暖,輸暖管路也不會因停電而凍壞。

CWX電動微型球閥 性能參數
適配閥門 DN8 ~ DN32
驅動機構 金屬齒輪傳動
輸出力矩 6NM
電機功率 MAX 5W
選配控制 CR01\CR02\CR02+\CR03\CR03T\CR03A\CR04\CR05\CR06
工作電流 MAX100mA
介質溫度 0-90度
出線數 2線、3線、5線
防護等級 IP65
閥體材質 黃銅(DN8 ~ DN32)
不銹鋼(DN15~32)

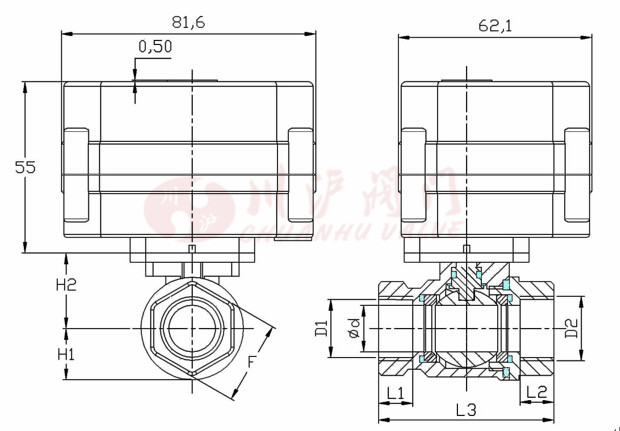

CWX電動微型球閥 安裝尺寸

CWX電動微型球閥安裝尺寸

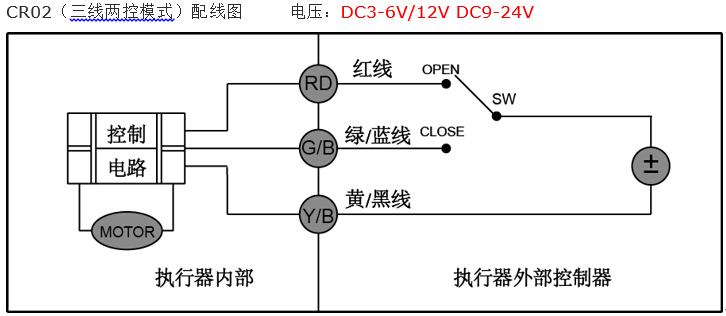

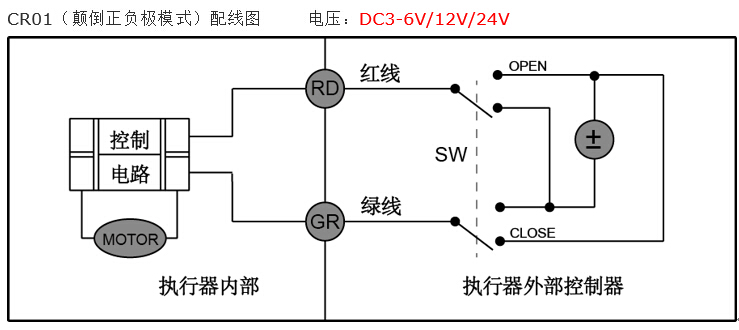

CWX電動微型球閥 接線圖

CWX電動微型球閥接線圖

1.SW與OPEN相連,閥開,到位后內部自動斷電,并保持在閥開的狀態;
2.SW與CLOSE相連,閥關,到位后內部自動斷電,并保持在閥關的狀態。
備注:SW為雙聯開關

CWX電動微型球閥接線圖

1. SW與OPEN相連,閥開,到位后內部自動斷電,并保持在閥開的狀態;
2. SW與CLOSE相連,閥關,到位后內部自動斷電,并保持在閥關的狀態。

CWX電動微型球閥接線圖

1.SW與OPEN相連,閥開;到位后內部自動斷電,閥門保持開的狀態,備用電源充電
2.SW與CLOSE相連,閥關;到位后內部自動斷電,閥門保持關的狀態
備注:外部電源斷電,閥門恢復出廠狀態,紅、藍、黃三線不能同時供電,以免損壞閥門

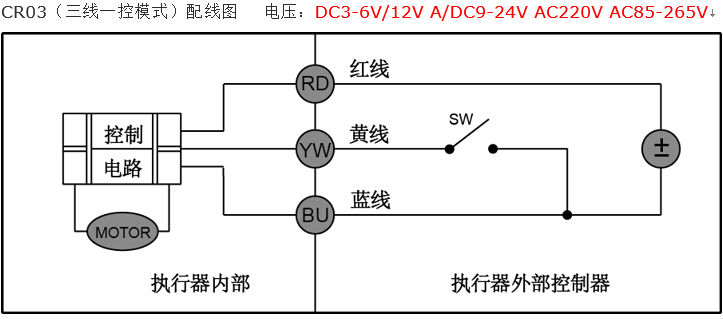

CWX電動微型球閥接線圖

1. SW 閉合,閥開。到位后內部自動斷電,保持在全開(直通)狀態;
2. SW 斷開,閥關。到位后內部自動斷電,保持在全關(側通)狀態。
備注:如果電源為直流電源,紅線需接正極,藍/綠線需接負極。

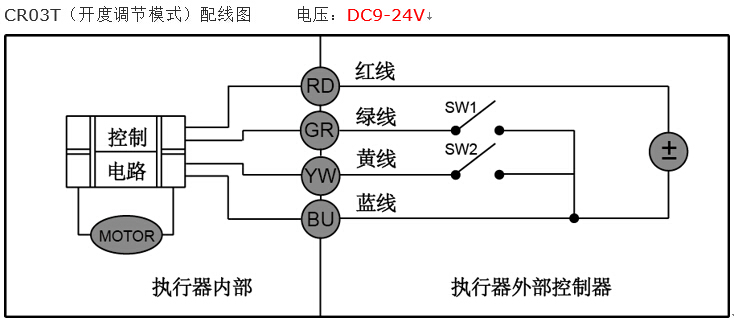

CWX電動微型球閥接線圖

1、SW1,SW2同時斷開;閥門保持全關狀態,到位后保持
2、SW1,SW2同時閉合;閥門保持全開狀態,到位后保持
3、SW1閉合,SW2斷開;閥門開30度,到位后保持
4、SW1斷開,SW2閉合;閥門開60度,到位后保持
備注:如果電源為直流電源,紅線需接正極,藍/綠線需接負極。

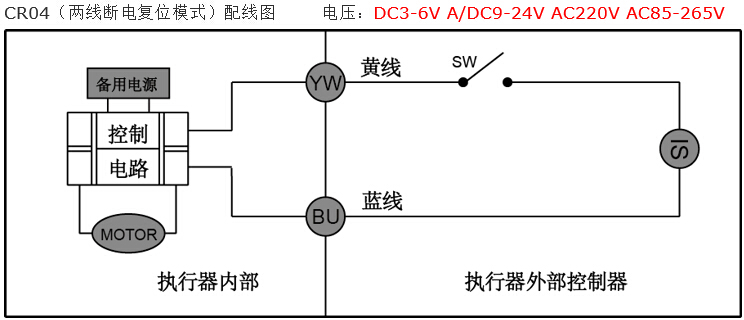

CWX電動微型球閥接線圖

1. SW 閉合時,執行器正動作,閥開,到位后內部自動斷電,保持在閥開的狀態,同時外部電源給內部備用電源充電;
2. SW斷開時,執行器負動作,閥關,到位后內部自動斷電,保持在閥關的狀態,執行器動作為回轉型(正反轉)。
備注:POWER為外接工作電源,內部采用法拉電容作備用電源,充電時間快,可工作與開關頻率較高的場合。

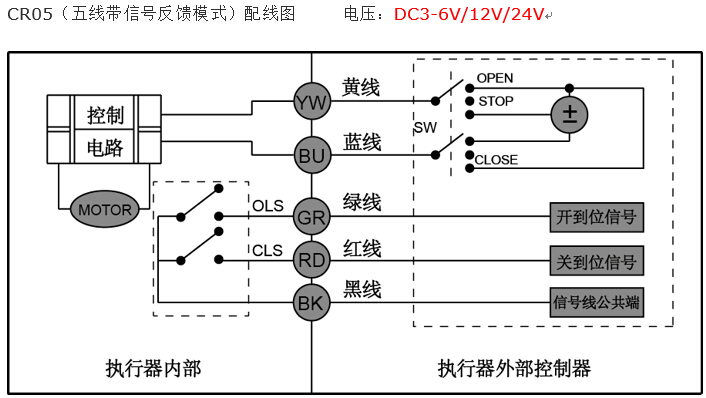

CWX電動微型球閥接線圖

1. SW與OPEN相連時,閥開,到位后綠線給出開到位信號OLS控制,控制器檢測到OLS,將SW連向STOP,閥門停止動作,保持在開到位狀態;
2. SW與CLOSE相連時,閥關,到位后紅線給出關到位信號CLS控制,控制器檢測到CLS,將SW連向STOP,閥門停止動作,保持在關到位狀態.執行器動作為回轉型(正反轉)。

CWX電動微型球閥接線圖

1.SW與OPEN相連時電動執行器正動作,閥開,到位后內部自動斷電,并保持在閥開的狀態;
2. SW與CLOSE相連時電動執行器負動作,閥關,到位后內部自動斷電,并保持在閥關的狀態;執行器動作為回轉型(正反轉)

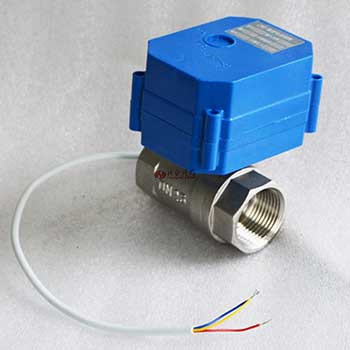

CWX電動微型球閥圖片

CWX電動微型球閥圖片 CWX電動微型球閥圖片
