電動真空蝶閥 | GID

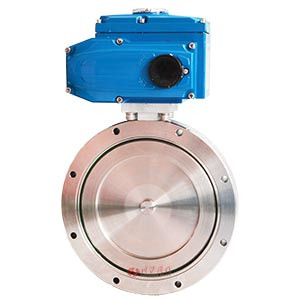

電動真空蝶閥圖片

電動真空蝶閥 產品說明
電動真空蝶閥是以電動裝置驅動閥桿與閥板執行啟閉動作。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。

電動真空蝶閥 性能參數
公稱通徑mm 50~400
結構形式 偏置板式
工作溫度 常溫
連接形式 對夾式
法蘭標準 JB919
配置執行機構 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)
電動真空蝶閥 材質說明
零部件 材料
閥體 碳鋼、不銹鋼
閥板 碳鋼、不銹鋼
閥板 碳鋼、不銹鋼
密封件 氟橡膠、丁腈膠

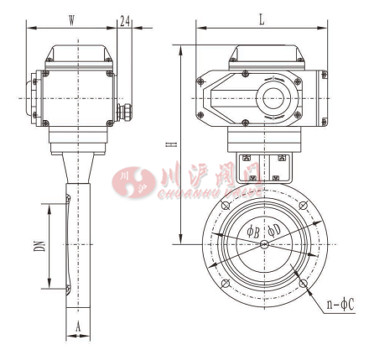

電動真空蝶閥 結構尺寸圖

電動真空蝶閥結構圖

電動真空蝶閥 連接尺寸
型號 DN ΦD ΦB H A L B1 n-ΦC
GID-25 25 70 55 198 22 160 139 4-Φ7
GID-32 32 78 64 202
GID-40 40 85 70 206
GID-50 50 110 90 220 4-Φ9
GID-63 63 130 110 229 26
GID-80 80 145 125 273 30 196 139
GID-100 100 170 145 285 4-Φ12
GID-125 125 195 170 299 35
GID-150 150 220 195 368 255 147 8-Φ12
GID-200 200 275 250 394 40
GID-250 250 330 300 426 45
GID-300 300 380 350 449 55 8-Φ14
GID-400 400 500 465 538 60 310 182 8-Φ18

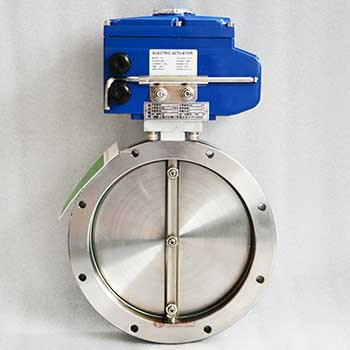

電動真空蝶閥圖片

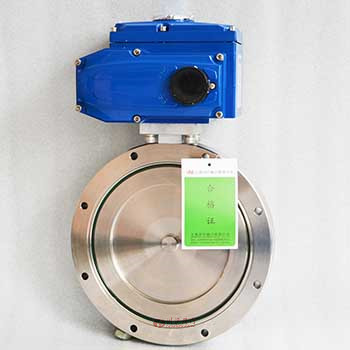

電動真空蝶閥圖片 電動真空蝶閥圖片
