產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動蝶閥電動蝶閥
電動軟密封蝶閥 | CHD971X

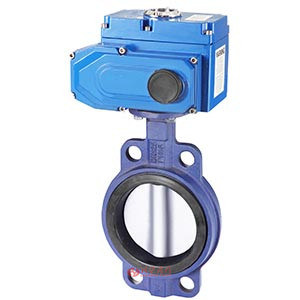

電動軟密封蝶閥圖片

電動軟密封蝶閥 產品說明
電動軟密封蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。輸入控制信號（4-20mA或1-5VDC）及單項電源即可控制運轉，具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合?？蓮V泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動軟密封蝶閥 性能參數
公稱通徑DN(mm) 50~1200
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
電動軟密封蝶閥 材質說明
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套 銅合金、304、316
閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷 25、35、45
上、下閥軸 2Cr13、304、316、316L
上軸套 銅合金、304、316
填料 聚四氟乙烯/柔性石墨
填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M
電動軟密封蝶閥 結構尺寸圖

電動軟密封蝶閥結構圖

電動軟密封蝶閥 連接尺寸
主要外形尺寸-PN16（16bar）
公稱通徑
DN		 尺寸mm 執行器選配
L L1 L2 H D N-D
50 42 165 150 296 120 4-23 CHV-005 CHQ-010
65 44.7 165 150 310 136.2 4-26 CHV-005 CHQ-010
80 45.2 165 150 316 160 8-18 CHV-005 CHQ-010
100 52.1 190 170 340 185 4-24 CHV-010 CHQ-020
125 54.4 190 170 353 245 4-23 CHV-010 CHQ-020
150 55.8 270 220 396 238 4-25 CHV-010 CHQ-020
200 60.6 270 220 430 295 4-25 CHV-020 CHQ-030
250 65.6 270 220 462 357 4-29 CHV-040 CHQ-040
300 76.5 270 220 507 407 4-29 CHV-060 CHQ-050
350 76.5 270 220 538 467 4-30 CHV-080 CHQ-060
400 86.5 270 220 570 515 4-30 CHV-100 CHQ-080
450 105.6 270 220 592 565 4-30 CHV-120 CHQ-100
500 131.8 270 220 650 620 4-33 CHV-140 CHQ-120
600 152 270 220 650 725 4-36 CHV-160 CHQ-140
700 163 270 220 650 840 4-36 CHV-180 CHQ-160
800 188 270 220 650 950 4-39 CHV-200 CHQ-180

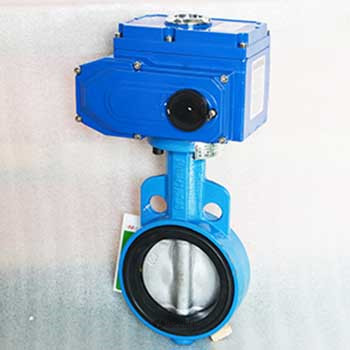

電動軟密封蝶閥圖片

電動軟密封蝶閥圖片 電動軟密封蝶閥圖片
