產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動蝶閥電動蝶閥
電動對夾蝶閥 | CHD973H

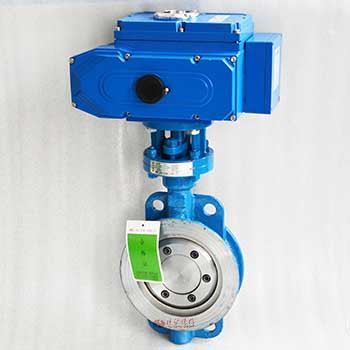

電動對夾蝶閥圖片

電動對夾蝶閥 產品說明
電動對夾蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。輸入控制信號（4-20mA或1-5VDC）及單項電源即可控制運轉，具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動對夾蝶閥 性能參數
公稱通徑DN(mm) 50~1200
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
電動對夾蝶閥 材質說明
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套 銅合金、304、316
閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷 25、35、45
上、下閥軸 2Cr13、304、316、316L
上軸套 銅合金、304、316
填料 聚四氟乙烯/柔性石墨
填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M

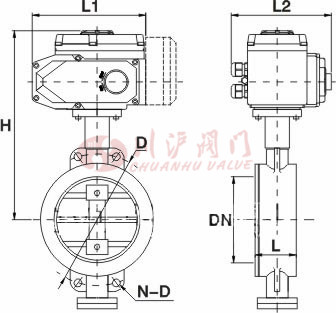

電動對夾蝶閥 結構尺寸圖

電動對夾蝶閥結構圖

電動對夾蝶閥 連接尺寸
主要外形尺寸-PN16（16bar）
公稱通徑
DN		 尺寸mm 執行器選配
L L1 L2 H D N-D
50 43 165 150 250 125 4-18 CHV-005 CHQ-010
65 46 190 170 270 145 4-18 CHV-005 CHQ-010
80 49 190 170 290 160 8-18 CHV-005 CHQ-010
100 56 270 220 310 180 8-18 CHV-010 CHQ-020
125 64 270 220 380 210 8-18 CHV-010 CHQ-020
150 70 270 220 410 240 8-22 CHV-010 CHQ-020
200 71 270 220 465 295 12-22 CHV-020 CHQ-030
250 76 270 220 505 355 12-26 CHV-040 CHQ-040
300 83 270 220 580 410 12-26 CHV-060 CHQ-050
350 92 270 220 640 470 16-26 CHV-080 CHQ-060
400 102 270 220 695 525 16-30 CHV-100 CHQ-080
450 114 270 220 755 585 20-30 CHV-120 CHQ-100
500 127 270 220 820 650 20-33 CHV-140 CHQ-120

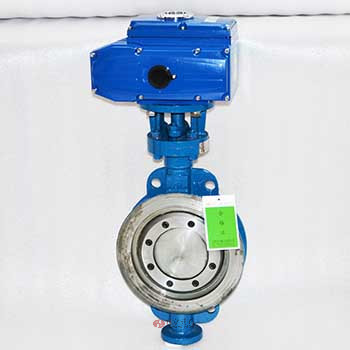

電動對夾蝶閥圖片

電動對夾蝶閥圖片 電動對夾蝶閥圖片
