電動三偏心法蘭蝶閥 | CHD943H

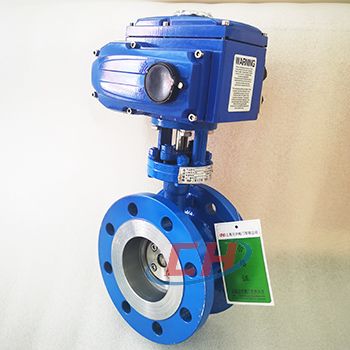

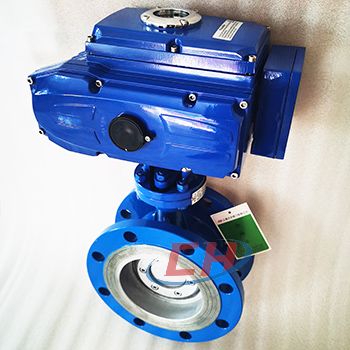

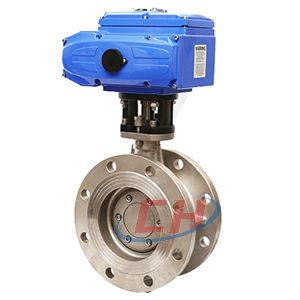

電動三偏心法蘭蝶閥圖片

電動三偏心法蘭蝶閥 產品說明
CHD943H電動三偏心法蘭蝶閥采用軸中心雙偏離閥結構中心結合密封面非對稱設計，使閥板在0-90°的全行程范圍內均與閥座無磨擦。閥座采用多層次結構，利用金屬與特殊非金屬材料的結合構成的密封面，更有效地保證了無泄漏。該系列蝶閥密封壽命長；密封性能卓越，同時能滿足高溫工況的要求，適用工業過程控制中的氣體與液體的調節與切斷運用。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行載止或調節流量控制。

電動三偏心法蘭蝶閥 性能參數
公稱通徑 DN50-800mm
公稱壓力 PN0.6~4.0Mpa等
Class 150lb、300lb等
JIS 10K、20K等
閥體材質 碳鋼(WCB等)系列；
不銹鋼(CF8、CF8M、CF3、CF3M等)系列；
密封材質 PTFE橡膠(F)、合金鋼(H)、硬質合金(Y)等
適用溫度 T1:-20-150℃;T2：-20-450℃;
其他溫度可定制
連接方式 對夾式、法蘭式
氣動執行器 AT系列、AW系列、進口執行器系列
作用方式 雙作用、單作用常閉FC、單作用常開FO
電動執行器 CH系列、CHV系列、進口執行器系列
控制方式 開關型、調節型、智能型、總線型
電動三偏心法蘭蝶閥 三偏心蝶閥幾何圖

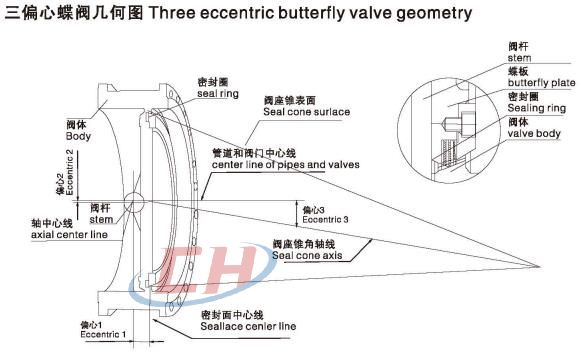

三偏心蝶閥幾何圖

電動三偏心法蘭蝶閥 材質說明

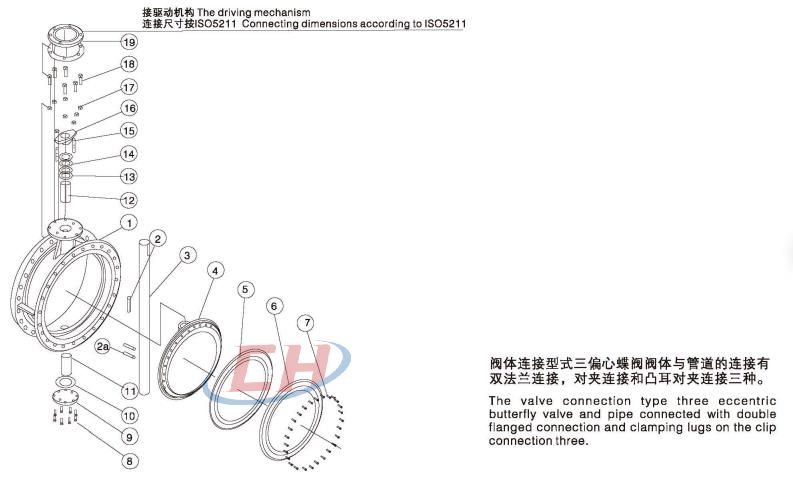

三偏心對夾蝶閥結構圖

序號NO 零件名稱Part name 材科Material 可選材料Optional materials
1 閥體Body 鑄鋼Cast steel 不銹鋼、蒙乃爾Stainless steel, Meng Naier
2 鍵Key 不銹鋼Stainless steel 不銹鋼、蒙乃爾Stainless steel, Meng Naier
2a 銷軸Pin shaft 不銹鋼Stainless steel 蒙乃爾Meng Naier
3 閥桿stem 不銹鋼Stainless steel 不銹鋼、蒙乃爾Stainless steel, Meng Naier
4 蝶板butterfly plate 鑄鋼Cast steel 不銹鋼、蒙乃爾Stainless steel, Meng Naier
5 密封圈Sealing ring PTFE+SS SS+柔性石墨Flexible graphite
6 壓板圈Platen 碳鋼Carbon steel 不銹鋼、蒙乃爾Stainless steel, Meng Naier
7 螺釘Screw B7 不銹鋼Stainless steel
8 螺栓Bolt B7 不銹鋼Stainless steel
9 底蓋Bottom cover 碳鋼Carbon steel 不銹鋼、蒙乃爾Stainless steel, Meng Naier
10 墊片Shim SS+柔性石墨SS+ flexible graphite --
11 下軸套Under the sleeve 聚四氟乙烯+黃銅PTFE + bronze 自潤滑黃銅Self lubricating brass
12 上軸套On the sleeve 聚四氟乙烯+黃銅PTFE + bronze 自潤滑黃銅Self lubricating brass
13 填料墊Packing 不銹鋼Stainless steel 不銹鋼、蒙乃爾Stainless steel, Meng Naier
14 填料Packing 柔性石墨Flexible graphite PTFE
15 螺栓Bolt B7 不銹鋼Stainless steel
16 填料壓套packing set 不銹鋼Stainless steel 不銹鋼Stainless steel
17 螺母Nut 2H 不銹鋼Stainless steel
18 螺栓Bolt B7 不銹鋼Stainless steel
19 連接支架Connecting bracket 碳鋼Carbon steel
電動三偏心法蘭蝶閥 結構尺寸圖

電動三偏心法蘭蝶閥結構圖

電動三偏心法蘭蝶閥 連接尺寸
規格
Size 		  L   L1   H   H0   φD 1.0MPa 16MPa
φD1 n- φd φD φD1 n- φd
DN50 108 161 75 344 165 125 4-18 165 125 4-18
DN65 112 161 93 344 185 145 4-18 185 145 4-18
DN80 114 161 98 374 200 160 4-18 200 160 8-18
DN100 127 188 130 386 220 180 8-18 220 180 8-18
DN125 140 188 165 396 250 210 8-18 250 210 8-18
DN150 140 188 175 436 285 240 8-22 285 240 8-22
DN200 152 268 220 487 340 295 8-22 340 295 12-22
DN250 165 268 250 517 395 350 12-22 405 355 12-26
DN300 178 268 300 567 445 400 12-22 460 410 12-26
DN350 190 268 330 607 505 460 16-22 520 470 16-26
DN400 216 268 360 635 565 515 16-26 580 525 16-30
DN450 222 268 380 714 615 565 20-26 640 585 20-30
DN500 229 268 410 729 670 620 20-26 715 650 20-33
DN600 267 368 460 942 780 725 20-30 840 770 20-36
