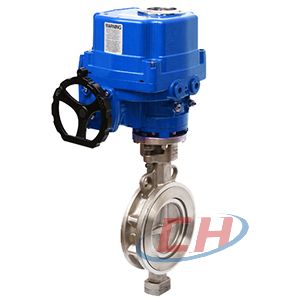

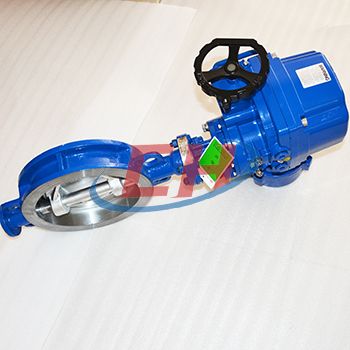

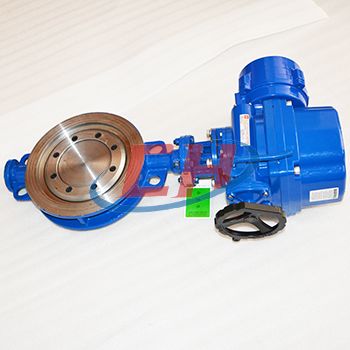

防爆電動偏心對夾蝶閥 | CHD973F-FB
防爆電動偏心對夾蝶閥 產品說明
CHD973F-FB防爆電動偏心對夾蝶閥采用軸中心雙偏離閥結構中心結合密封面非對稱設計,使閥板在0-90°的全行程范圍內均與閥座無磨擦。閥座采用多層次結構,利用金屬與特殊非金屬材料的結合構成的密封面,更有效地保證了無泄漏。該系列蝶閥密封壽命長;密封性能卓越,同時能滿足高溫工況的要求,適用工業過程控制中的氣體與液體的調節與切斷運用。 廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行載止或調節流量控制。
防爆電動偏心對夾蝶閥 性能參數
公稱通徑 | DN50-800mm |
---|---|
公稱壓力 | PN0.6~4.0Mpa等 Class 150lb、300lb等 JIS 10K、20K等 |
閥體材質 | 碳鋼(WCB等)系列; 不銹鋼(CF8、CF8M、CF3、CF3M等)系列; |
密封材質 | PTFE橡膠(F)、合金鋼(H)、硬質合金(Y)等 |
適用溫度 | T1:-20-150℃;T2:-20-450℃; 其他溫度可定制 |
連接方式 | 對夾式、法蘭式 |
氣動執行器 | AT系列、AW系列、進口執行器系列 |
作用方式 | 雙作用、單作用常閉FC、單作用常開FO |
電動執行器 | CH系列、CHV系列、進口執行器系列 |
控制方式 | 開關型、調節型、智能型、總線型 |
防爆電動偏心對夾蝶閥 防爆電動執行器參數
外 殼 | 防水等級IP67 | 可選:IP68防爆 |
---|---|---|
電 機 | 鼠籠式異步電動機 | |
限位開關 | 1開/1關, ?SPDT,250V AC,10A | |
輔助開關組 | 1開/1關,SPDT,250V AC,10A | |
扭矩開關 | 1開/1關,SPDT,250V AC,10A | 除HQ-005/008/010 |
行 程 | 90°±10° | 可選擇0°-270 |
故障保護/工作溫度 | 內部熱保護,打開115℃±5C/關閉97℃±5℃ | |
指示器 | 連續的位置指示 | |
手動操作 | 機械手柄,可用手輪來操作 | |
自鎖裝置 | 渦輪、蝸桿機構提供自鎖 | |
機械限位 | 2個外部調整 | |
加熱器和恒溫器 | 7-10W(110/220V ??AC) | |
接線孔 | PF 3/4"(2個) | |
環境溫度 | -20°℃~+70℃ | |
潤 滑 | 鋁基潤滑脂(EP型) | |
材 料 | 鋼、鋁合金、鋁青銅、聚碳酸脂 | |
環境濕度 | 最大90% RH | |
抗震性能 | XYZ10g,0.2~34HZ,30minutes | |
外表涂層 | 干粉、環氧聚酯 |

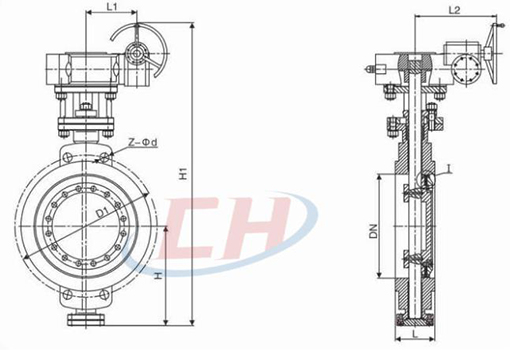

防爆電動偏心對夾蝶閥 結構尺寸圖
防爆電動偏心對夾蝶閥 連接尺寸
公稱通徑DN | 結構長度 | 外型尺寸 | 連接尺寸 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
H | CHD373H | PN1.0MPa | PN1.6MPa | |||||||
mm | Inch | L | H1 | L1 | L2 | D1 | Z-d | D1 | Z-d | |
50 | 2 | 43 | 65 | 350 | 180 | 200 | 125 | 4-18 | 125 | 4-18 |
65 | 2-1/2 | 46 | 75 | 370 | 180 | 200 | 145 | 4-18 | 145 | 4-18 |
80 | 3 | 46 | 85 | 380 | 180 | 200 | 160 | 8-18 | 160 | 8-18 |
100 | 4 | 52 | 130 | 420 | 180 | 200 | 180 | 8-18 | 180 | 8-18 |
125 | 5 | 56 | 175 | 460 | 180 | 200 | 210 | 8-18 | 210 | 8-18 |
150 | 6 | 56 | 190 | 555 | 270 | 280 | 240 | 8-22 | 240 | 8-22 |
200 | 8 | 60 | 215 | 780 | 400 | 425 | 295 | 8-22 | 295 | 12-22 |
250 | 10 | 68 | 265 | 840 | 400 | 425 | 350 | 12-22 | 355 | 12-26 |
300 | 12 | 78 | 305 | 995 | 450 | 560 | 400 | 12-22 | 410 | 12-26 |
350 | 14 | 78 | 340 | 1050 | 450 | 560 | 460 | 16-22 | 470 | 16-26 |
400 | 16 | 102 | 360 | 1220 | 535 | 580 | 515 | 16-26 | 525 | 16-30 |
450 | 18 | 114 | 400 | 1280 | 535 | 580 | 565 | 20-26 | 585 | 20-30 |
500 | 20 | 127 | 430 | 1365 | 535 | 580 | 620 | 20-26 | 650 | 20-33 |
600 | 24 | 154 | 190 | 1460 | 570 | 660 | 725 | 20-30 | 770 | 20-36 |
700 | 28 | 165 | 555 | 1520 | 750 | 550 | 840 | 24-30 | 840 | 24-36 |
800 | 32 | 190 | 620 | 1710 | 750 | 550 | 950 | 24-33 | 950 | 24-39 |
900 | 36 | 203 | 640 | 1810 | 750 | 550 | 1050 | 28-33 | 1050 | 28-39 |
1000 | 40 | 216 | 660 | 1900 | 900 | 750 | 1160 | 28-36 | 1170 | 28-42 |
1200 | 48 | 254 | 780 | 2280 | 1000 | 925 | 1380 | 32-39 | 1390 | 32-48 |
