產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動蝶閥電動蝶閥
防爆電動中線法蘭蝶閥 | CHD941X-FB

防爆電動中線法蘭蝶閥圖片

防爆電動中線法蘭蝶閥 產品說明
CHD941X-FB防爆電動中線法蘭蝶閥軟密封蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構(手柄、蝸輪蝸桿、氣動裝置或電動裝置)等組成，靠驅動機構帶動軸及蝶板旋轉以實 現啟閉和控制流量的目的。其特點有：結構簡單緊湊、小巧輕便、運輸、安裝、拆卸容易；流量特性近似于直線，調節性能好。蝶閥可用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、能源等系統的管路上，適用于多種腐蝕性氣體、液體、半液體以及固體粉末介質。
軟密封蝶閥驅動部分可選配手柄、蝸輪、電動執行器、氣動執行器等。

防爆電動中線法蘭蝶閥 性能參數
公稱通徑DN(mm) 40~1200
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量 零泄漏
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
防爆電動中線法蘭蝶閥 防爆電動執行器參數
外 殼 防水等級IP67 可選：IP68防爆
電 機 鼠籠式異步電動機
限位開關 1開/1關， ?SPDT,250V AC,10A
輔助開關組 1開/1關，SPDT,250V AC,10A
扭矩開關 1開/1關，SPDT,250V AC,10A 除HQ-005/008/010
行 程 90°±10° 可選擇0°-270
故障保護/工作溫度 內部熱保護，打開115℃±5C/關閉97℃±5℃
指示器 連續的位置指示
手動操作 機械手柄，可用手輪來操作
自鎖裝置 渦輪、蝸桿機構提供自鎖
機械限位 2個外部調整
加熱器和恒溫器 7-10W(110/220V ??AC)
接線孔 PF 3/4"(2個)
環境溫度 -20°℃~+70℃
潤 滑 鋁基潤滑脂(EP型)
材 料 鋼、鋁合金、鋁青銅、聚碳酸脂
環境濕度 最大90% RH
抗震性能 XYZ10g,0.2~34HZ,30minutes
外表涂層 干粉、環氧聚酯
防爆電動中線法蘭蝶閥 材質說明
零件名稱
Part name 		材料
Materials
閥體
Body 		HT200、QT450、WCB、不銹鋼
閥板
Disc 		“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座
Seat 		EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠
EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸
Stem 		"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼
45#carbon steel,SS416,SS304,SS316°
適用介質
Applicable medium 		水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度
Applicable temperature 		-10~110℃
防爆電動中線法蘭蝶閥 結構尺寸圖

防爆電動中線法蘭蝶閥結構圖

防爆電動中線法蘭蝶閥 連接尺寸
規格Size φD φA n- φD1 n- φD2 φD3 H1 H2 H3 φB F*F L 單重Kg
DN40 110.00 150 4- φ18 4-φ7 72 11 130 82.5 50 11*"11 110 6.40
DN50 125.00 165 4- φ18 4- φ7 72 11 130 82.5 50 11*11 110 6.40
DN65 145.00 185 4- φ18 4-φ7 72 11 143 93.0 50 11*11 114 8.40
DN80 160.00 200 4- φ18 4-φ7 72 11 155 100.0 50 11*11 116 9.80
160.00 200 8- φ18
DN100 180.00 220 8- φ18 4-φ10 92 14 170 110.0 70 14*14 129 13.30
DN125 210.00 250 8- φ18 4-φ10 92 17 190 125.0 70 17*17 142 16.30
DN150 240.00 285 8- φ22 4-φ10 92 17 210 143.0 70 17*17 142 20.70
DN200 295.00 340 8- φ22 4-φ12 125 22 243 170.0 102 22*22 154 34.30
295.00 340 12- φ22
DN250 350.00 395 12- φ22 4-φ12 125 22 282 203.0 102 22*22 167 38.20
355.00 405 12- φ26
DN300 400.00 445 12- φ22 4-φ14 150 27 310 230.0 125 27*27 180 54.00
410.00 460 12- φ26
DN350 460.00 505 16- φ22 4-φ14 150 27 345 270.0 125 27*27 192 80.80
470.00 520 16- φ26
DN400 515.00 565 16- φ26 4-φ18 175 40 377 287.0 140 36*36 218 91.30
525.00 580 16- φ30
DN450 565.00 615 20- φ26 4-φ18 175 40 395 320.0 140 36*36 224 136.80
585.00 640 20- φ30
DN500 620.00 670 20- φ26 4-φ22 210 50 430 355.0 165 46*46 231 194.30
650.00 715 20- φ33
DN600 725.00 780 20- φ30 4-φ22 210 50 476 420.0 165 46*46 270 261.80
770.00 840 20- φ36
DN700 840.00 895 24- φ30 8-φ18 300 70 570 480 254 64*64 293 405.00
840.00 910 24- φ36
DN800 950.00 1015 24- φ33 8-φ18 300 70 630 515 254 64*64 318 545.00
950.00 1025 24- φ39
DN900 1050.00 1115 28- φ33 8-φ18 300 80 690 560 254 74*74 328 665.00
1050.00 1125 28- φ39
DN1000 1160.00 1230 28- φ36 8-φ18 300 80 745 635 254 74*74 413 890.00
1170.00 1255 28- φ42
DN1200 1380.00 1455 32- φ39 8-φ22 350 90 925 775 298 84*84 473 1405.00
1390.00 1485 32- φ48

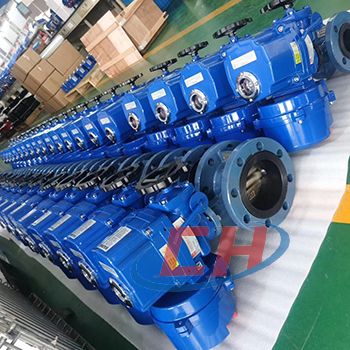

防爆電動中線法蘭蝶閥圖片

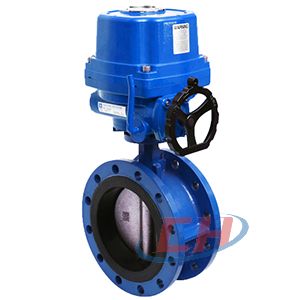

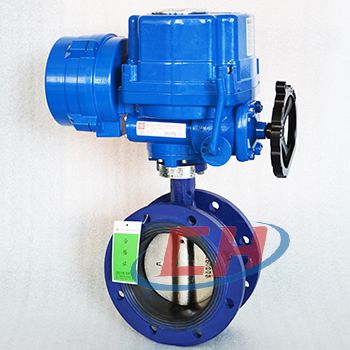

防爆電動中線法蘭蝶閥圖片 防爆電動中線法蘭蝶閥圖片
