產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 保溫閥保溫閥
角式保溫截止閥 | BJ45W

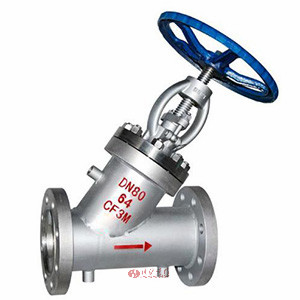

角式保溫截止閥圖片

角式保溫截止閥 產品說明
夾套角式保溫截止閥按結構分為BJ45W夾套保溫直通式截止閥和BJ45W夾套保溫直流式截止閥，主要用于石油，化工，冶金，制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系統閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面，底部設置由夾套的連接口。
由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通截止閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可以順暢地流過閥門。

角式保溫截止閥 技術參數
型號 公稱壓力PN(Mpa) 試驗壓力 適用溫度 適用介質 保溫套壓力
shell seal
BJ45W-25P 2.5 3.75 2.75 ≤350 硝酸類 ≤1.0
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6 醋酸類尿素類
BJ45W-25P 2.5 3.75 2.75
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6
角式保溫截止閥 結構尺寸圖

角式保溫截止閥結構圖

角式保溫截止閥 連接尺寸

BJ45W-16主要外形尺寸和連接尺寸

公稱壓力 公稱通徑 尺 寸
L D D1 D2 D3 B1 Fo b D6 3-G Z-Φd H H1 Do
2.5
4.0		 15 170 105 75 55 35 8 4 16 51 3/8 4-Φ14 250 262 120
20 190 115 115 65 42 8 4 16 58 3/8 4-Φ14 292 308 140
25 210 135 135 78 50 8 4 18 66 3/8 4-Φ18 340 375 160
32 230 145 145 85 60 8 4 18 76 3/8 4-Φ18 338 375 160
2.5
4.0		 40 260 160 125 100 72 8 4 20 65 1/2 4-Φ18 360 386 160
50 300 180 145 120 94 8 4 22 88 1/2 8-Φ18 410 450 240
65 340 195 160 130 105 8 4 22 110 1/2 8-Φ18 440 485 240
80 380 230 190 160 128 11 4.5 24 121 1/2 8-Φ23 540 600 280
100 430 270 220 188 154 11 4.5 28 150 1/2 8-Φ25 560 625 320
125 ? 300 250 218 182 11 4.5 30 176 1/2 8-Φ25 625 737 360
150 550 330 280 248 2 11 4.5 32 204 1/2 12-Φ25 720 790 360
6.4 25 235 160 125 8 50 8 4 22 ? 1/2 4-Φ18 375 375 160
32 260 165 125 88 60 8 4 24 ? 1/2 4-Φ23 383 383 160
50 300 200 160 130 ? ? 4 26 110 1/2 8-Φ23 450 450 240
65 340 210 170 140 ? ? 4 30 121 1/2 8-Φ23 510 510 240
100 430 270 220 188 154 154 4.5 36 ? 1/2 8-Φ25 670 670 400
100 415 300 250 218 ? ? 4.5 32 ? 1/2 8-Φ25 670 670 400
