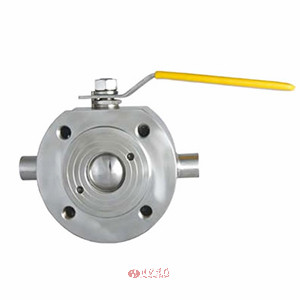

超薄保溫球閥 | BQ73F
超薄保溫球閥 產品說明
超薄保溫球閥又稱BQ73F對夾式保溫球閥,具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點;主要應用于化工、石油、制藥、冶金等行業的系統管路中,主要作用是輸送在常溫狀態下會凝固、易結晶的介質。
超薄保溫球閥 技術參數
序號NO | 零件名稱 | 材質 | |
---|---|---|---|
1 | 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
2 | 球 | 不銹鋼316/304 | 不銹鋼SS304 |
3 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
4 | 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 |
5 | 填料 | 不銹鋼P(yáng)TFE | 聚四氟乙烯PTFE |
6 | 定位鎖 | 不銹鋼304 | 不銹鋼SS304 |
7 | 手柄 | 不銹鋼304 | 不銹鋼SS304 |
8 | 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 |
9 | 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 |
10 | 手柄套 | 塑料Plastic | 塑料Plastic |
11 | 密封瓶帽 | 不銹鋼316/304 | 不銹鋼SS304 |
12 | 墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |

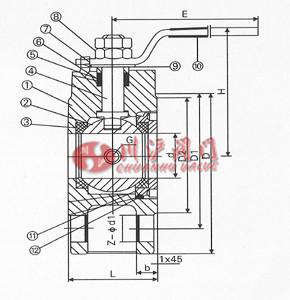

超薄保溫球閥 結構尺寸圖
超薄保溫球閥 連接尺寸
尺寸 | 15/1/2“ | 20/3/4” | 25/1“ | 32/11/4" | 40/11/2" | 50/2“ | 65/21/2" | 80/3” | 100/4“ | 125/5” | 150/6” | 200/8“ |
---|---|---|---|---|---|---|---|---|---|---|---|---|
d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
l | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
2-G | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
