產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 氣動執行器氣動執行器
ZS氣動活塞式執行器 | 活塞式直行程執行器

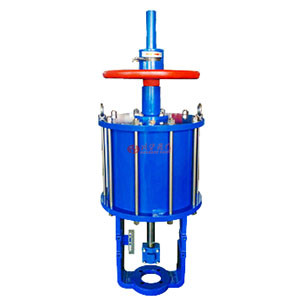

ZS氣動活塞式執行器圖片

ZS氣動活塞式執行器 產品說明

ZS型直行程氣動活塞執行機構,是一種強力、快速、安全可靠、操作簡便的執行機械,與直行程閥配合,適用于大口徑大壓差切斷及快速切斷場合,按規格大小分別采用頂裝式絲桿傳動或側裝蝸輪蝸桿傳動的手輪機構。

ZS-A型:正作用,當信號壓力增加時,閥桿部件向下移;
ZS-B型:反作用,當信號壓力增加時,閥桿部件向上移。

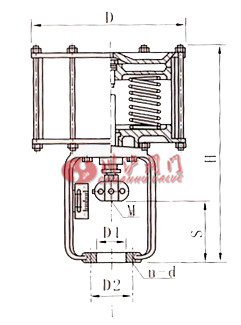

ZS氣動活塞式執行器 結構圖

ZS氣動活塞式執行器 結構圖

ZS氣動活塞式執行器 技術參數
型號 ZS-1 ZS-2 ZS-3 ZS-4 ZS-5
行程 10、16 16、25 40 40、60 60、100
有效面積(cm2) 250 450 650 850 1600
D1(mm) 32/60 60 80 95 100
D2(mm) 80 80 105 122 130
n-d / 2-Φ10 2-Φ10 4-Φ12 4-Φ14
M M8 M8 M12×1.25 M16×1.5 M20×1.5
S(ZS-A/B)(mm) 100/84 100/75 154/114 180/115 260/160
氣源接口尺寸 M16×1.5 M22×1.5
氣源壓力 0.3~0.7MPa
環境壓力 -40~70℃
彈簧范圍 0.15~0.25\0.2~0.3MPa
ZS氣動活塞式執行器 外形尺寸及重量
型號 ZS-1 ZS-2 ZS-3 ZS-4 ZS-5
H(mm) 304 402 468 515 630
D(mm) 200 264 264 352 490
重量(Kg) 14 30 36 55 78
ZS氣動活塞式執行器 性能參數
項目 指標
不帶定位器 帶定位器
基本誤差% ±6 ±1.5
回差% 3 1.5
死區% 1.2 1
始終點偏差% ±2.5
氣密性 以0.6MPa輸入氣缸,切斷氣源后壓力降≤5KPa/5min
工作壽命 不少于10萬次

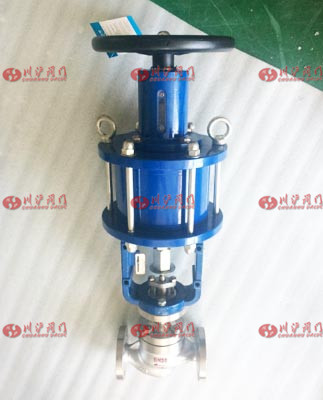

ZS氣動活塞式執行器 圖片

ZS氣動活塞式執行器圖片
