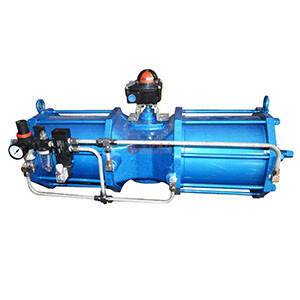

氣動執行器 | AW
AW氣動執行器 產品說明
AW氣動執行器分為雙作用式和單作用式(彈簧復位),兩個分體氣缸,容易制造大尺寸缸體, 輸出扭矩大,動作靈活平穩;缸體內壁和活塞軸鍍硬鉻,有很好的抗磨性;所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數,延長使用壽命,AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。
AW氣動執行器 產品特點
基本設計:氣動雙氣缸雙活塞拔叉式傳動機構;型號AWxx=雙作用式;型號AWxxS=單作用式(彈簧復位)。
回轉角度:雙作用式=90℃;單作用式=90℃;從兩端可調節角度 -5O ~ +5O。
工作環境溫度:-20℃ ~ 90℃。
氣源壓力:0.4 ~ 0.7Mpa。
AW氣動執行器 輸出扭矩
雙作用式
型號規格 | 氣源壓力(Mpa) | ||||
---|---|---|---|---|---|
0.3 | 0.4 | 0.5 | 0.6 | 0.7 | |
AW13 | 515 | 620 | 770 | 930 | 1080 |
AW17 | 950 | 1270 | 1590 | 1910 | 2230 |
AW20 | 2150 | 2870 | 3580 | 4300 | 5020 |
AW25 | 3360 | 4480 | 5600 | 6720 | 7850 |
Aw28 | 5150 | 6860 | 8580 | 10300 | 12020 |
AW35 | 10120 | 13500 | 16870 | 20250 | 23620 |
AW40 | 13220 | 17630 | 22040 | 26450 | 30860 |
AW50 | 22460 | 29950 | 37440 | 44930 | 52420 |
AW60 | 47300 | 63070 | 78840 | 94610 | 110380 |
單作用式(彈簧復位)
型號規格 | 彈簧扭矩 | 氣源壓力(Mpa) | ||||||
---|---|---|---|---|---|---|---|---|
0.4 | 0.5 | 0.6 | ||||||
小 | 大 | 小 | 大 | 小 | 大 | 小 | 大 | |
AW13S | 230 | 430 | 185 | 340 |
340 | 545 | 490 | 700 |
AW17S | 330 | 670 | 600 | 930 | 920 | 1290 | 1230 | 1573 |
AW20S | 1190 | 1980 | 880 | 1670 | 1600 | 2390 | 2320 | 3110 |
AW25S | 1600 | 2510 | 1970 | 2880 | 3090 | 4000 | 4210 | 5120 |
AW28S | 2900 | 5610 | 1250 | 3960 | 2970 | 5685 | 4680 | 7400 |
AW35S | 5520 | 10740 | 2760 | 7970 | 6130 | 11340 | 9510 | 14720 |
AW40S | 8770 | 16140 | 1480 | 8860 | 5900 | 13260 | 10300 | 17670 |
AW50S | 13110 | 27490 | 6370 | 20750 | 14840 | 29220 | 23310 | 37700 |
AW氣缸配管原理圖

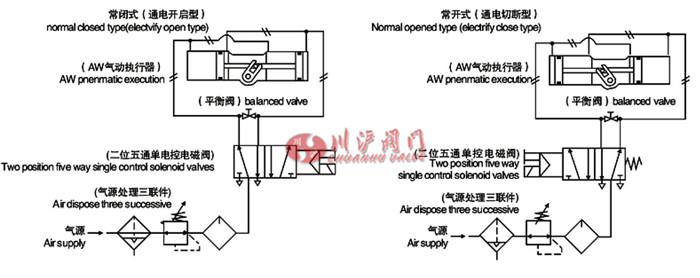

雙作用氣缸配管原理圖
單作用氣缸配管原理圖

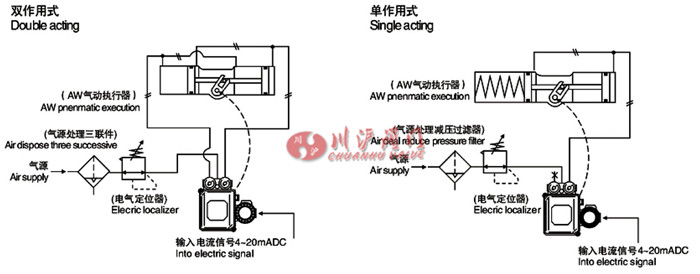

調節式配管原理圖

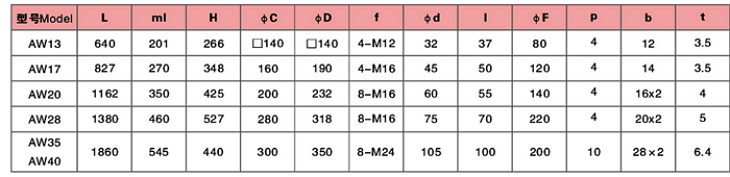

AW氣缸結構圖和連接尺寸

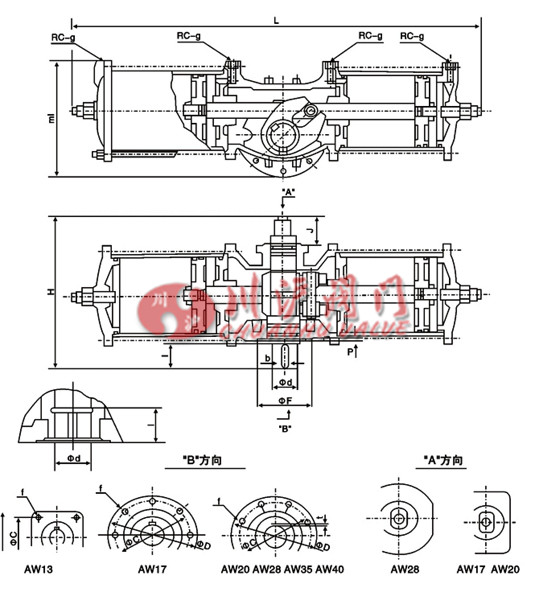

雙作用氣缸結構圖和連接尺寸
