多彈簧薄膜執行器 | ZHA\B

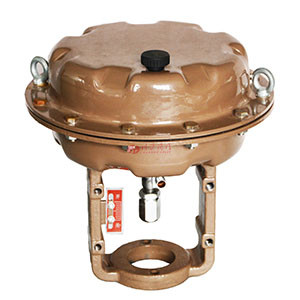

多彈簧薄膜執行器 產品圖片

ZHA\B多彈簧薄膜執行器 產品說明

ZHA\B多彈簧薄膜執行器由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。表面處理采用環氧靜電粉未噴涂,具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小,重量輕等優點。以壓縮空氣為能源動力,接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號,此壓力作用在膜室膜片上產生推力壓縮彈簧組件,并使推桿位移,當推桿與彈簧組被壓縮后產生的反力相平衡時,閥桿就穩定在相應行程上。依照力平衡原理,行程大小與壓力信號輸入大小成一定的比例關系,從而達到閥門閥芯準確定位。

ZHA型: 正作用,當信號壓力增加時,閥桿部件向下移。
ZHB型: 反作用,當信號壓力增加時,閥桿部件向上移。

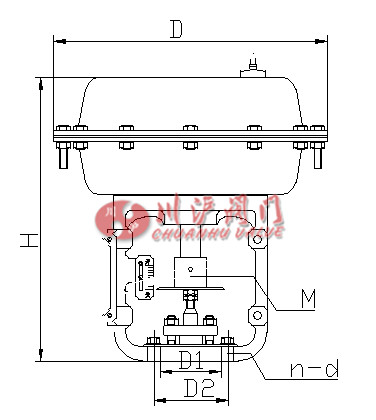

ZHA\B結構圖

ZHA\B結構圖

ZHA\B多彈簧薄膜執行器 技術參數
型號 ZHA\B-11 ZHA\B-22 ZHA\B-23 ZHA\B-34 ZHA\B-45 ZHA\B-56
行程 10 10、16 16、25 40 40、60 100
有效面積 200 350 350 560 960 1600
D1(mm) 32 60 60 80 95 100
D2(mm) / 80 80 105 122 130
n-d / 2-Φ10 2-Φ10 4 -Φ12 4 -Φ14 4 -Φ18
M M8 M8 M8 M12×1.25 M16×1.5 M20×1.5
S(ZHA/ZHB)mm 80/70 100/84 100/75 154/114 180/115 260/160
氣源接口尺寸 M10×1 M12×1.25 M16×1.5
氣源壓力 0.14、0.25MPa
環境溫度 -30~60oC
彈簧范圍 0.02~0.10、0.04~0.10、0.08~0.24MPa
ZHA\B多彈簧薄膜執行器 外形尺寸及重量
型號 ZHA\B-11 ZHA\B-22 ZHA\B-23 ZHA\B-34 ZHA\B-45 ZHA\B-56
H(mm) 220 270 300 375 490 720
D(mm) 236 285 285 360 470 620
重量(Kg) 10 12 16 22 52 125
ZHA\B多彈簧薄膜執行器 性能參數
項目 帶定位器 不帶定位器
基本誤差% ≤±1 ≤±4(輸出行程的百分?jǐn)?shù)表示)
回差% ≤1 ≤2.5(輸出行程的百分?jǐn)?shù)表示)
死差% ≤0.8 ≤2.5(輸出壓力范圍的百分?jǐn)?shù)表示)
額定行程偏差% ±2.5
始終點偏差% ±0.1 ±2.5
零位遷移量% ±20
薄膜耐壓強度MPa 20~24
工作壽命 不少于30萬次

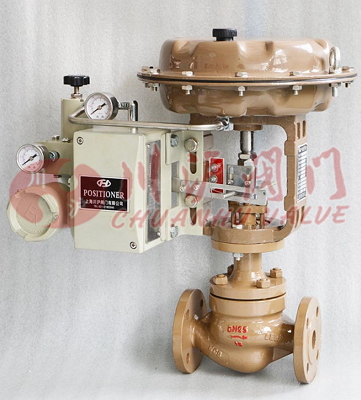

ZHA\B多彈簧薄膜執行器配在調節閥圖片
