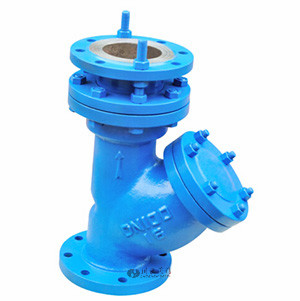

Y型拉桿伸縮過濾器 | YSTF
Y型拉桿伸縮過濾器 產品說明
Y型拉桿伸縮過濾器是上海川滬閥門為滿足客戶特殊工況要求在積極吸收國內外先進技術的基礎上開發的一種新型Y型過濾器,是普通Y型過濾器的改進產品。該過濾器具有普通Y型過濾器的優點,又具有伸縮性,滿足特殊工況的管道補償要求。Y型拉桿伸縮過濾器為—Y型過濾器及伸縮接頭組合、直接為建筑,多層建筑或工廠內之給排水配合中使用,常裝置于減壓閥、泄壓閥、定水位閥或其它主要設備之端,使淤泥埋什物或安裝拆卸以保閥頭或設備之正常使用。
Y型拉桿伸縮過濾器 技術參數
零件名稱 | 管體 | 濾網 | 伸縮拉桿 | O形圈 |
---|---|---|---|---|
材料 | 碳鋼、不銹鋼 | 不銹鋼 | 碳鋼鍍鋅 | 丁腈橡膠 |

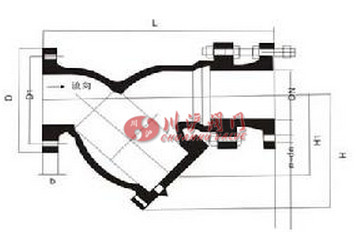

Y型拉桿伸縮過濾器 結構尺寸圖
Y型拉桿伸縮過濾器 連接尺寸
公稱通徑 DN | 產品代號 | L | H1 | H | D | D1 | Dn | n | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||||
50 | YSTF-0050 | 300±12 | 100 | 145 | 185 | 165 | 125 | 125 | 18 | 4 | 4 | 4 |
80 | YSTF-0080 | 380±15 | 145 | 205 | 200 | 200 | 160 | 160 | 18 | 8 | 8 | 8 |
100 | YSTF-0100 | 430±215 | 165 | 235 | 220 | 220 | 180 | 180 | 18 | 8 | 8 | 8 |
150 | YSTF-0150 | 550±15 | 230 | 320 | 280 | 285 | 240 | 240 | 22 | 8 | 8 | 8 |
200 | YSTF-0200 | 650±25 | 320 | 440 | 340 | 340 | 295 | 295 | 22 | 8 | 8 | 12 |
250 | YSTF-0250 | 775±25 | 370 | 510 | 395 | 405 | 350 | 355 | 26 | 12 | 12 | 12 |
300 | YSTF-0300 | 900±25 | 450 | 550 | 445 | 460 | 400 | 410 | 26 | 12 | 12 | 12 |
350 | YSTF-0350 | 1020±530 | 500 | 600 | 500 | 520 | 460 | 470 | 28 | 16 | 16 | 16 |
400 | YSTF-0400 | 1150±030 | 620 | 640 | 565 | 580 | 515 | 525 | 30 | 16 | 16 | 16 |

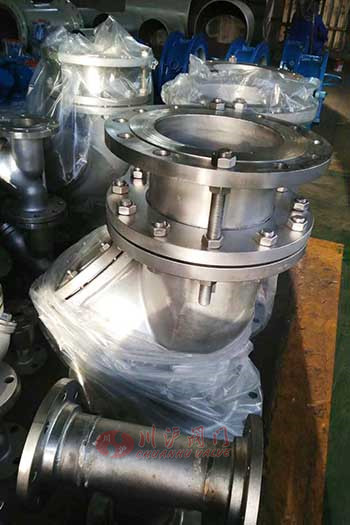

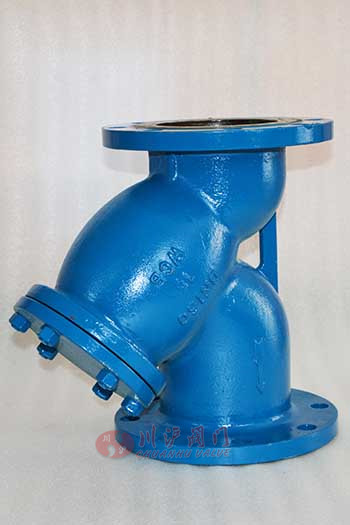

Y型拉桿伸縮過濾器圖片
