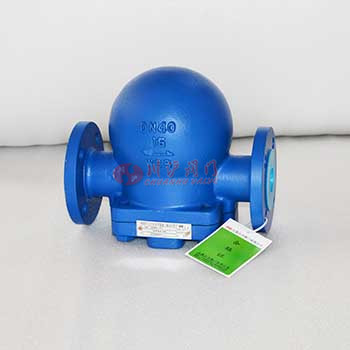

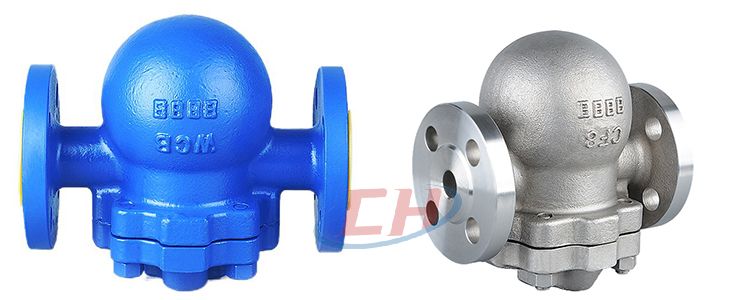

杠桿浮球式蒸汽疏水閥用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況,能自動、迅速、連續地排除凝結水,有效地阻止蒸汽泄漏,并獲得好的加熱效果
性能優點
1、 能連續排放飽和凝結水加熱設備不會有水積聚,從而獲得高的熱效率。
2、 蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度,工作連續,性能穩定,
3、 排空氣性能好。自動排空氣裝置能排出不凝結的冷熱氣體,無氣鎖現象,工作平穩無噪音。
4、 密封性能卓越。密封件采用球面密封,工作時無集中磨損使用壽命廠。
工作原理
該閥剛啟動時,自動排空氣裝置迅速排除系統中不凝結氣體。當蒸汽和熱凝結水進入后,閥腔內溫度隨著升高,排空氣裝置自動關閉,浮球根據凝結水水位的變化而作升降,帶動杠桿調節閥座孔的開度,連續排放凝結水。當凝結水停止進入時,浮球靠自重下降,驅使杠桿帶動閥芯關閉排水閥座孔。
使用和保養
1、 應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
2、 在安裝前必須清洗管道,除去雜物。
3、 安裝位置應盡可能靠近加熱設備。
4、 應水平安裝在管路的低點,流向與閥體上標注的方向一致。
5、 每臺加熱設備要各自安裝疏水閥,以免互相影響。
6、 在保證系統能安全運行時,緩慢開啟疏水閥錢的閥門,使其逐漸升溫至正常狀態。
7、 要定期保養,保證疏水閥正常工作。

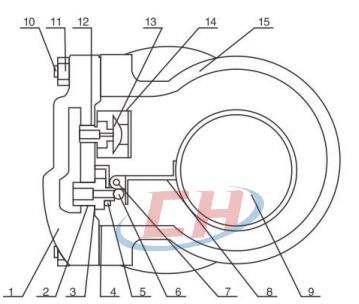

序號 | 名稱 | 材料 |
---|---|---|
1 | 閥蓋 | WCB |
2 | 彈子密封座 | 304 |
3 | 銅墊片 | H62 |
4 | 閥蓋墊片 | 石墨 |
5 | 支架 | 304 |
9 | 彈子 | 304 |
7 | 銷 | 304 |
8 | 杠桿 | 304 |
9 | 浮球 | 304 |
10 | 螺柱 | 35CrMoA |
11 | 螺母 | 45 |
12 | 膜盒密封座 | 304 |
13 | 膜盒 | 304 |
14 | 膜盒固定套 | 304 |
15 | 閥體 | WCB |

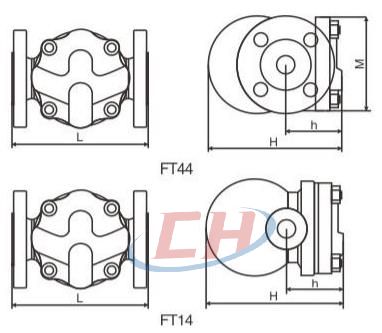

型號、規格、外形尺寸表 | ||||||
---|---|---|---|---|---|---|
型號 | 公稱通徑 | L(mm) | H(mm) | H1(mm) | φ (m m) | AxC (mm) |
FT44H-16C FT44H-16P FT44H-25C FT44H-25P FT44H-40C FT44H-40P |
15 | 150 | 153 | 75 | 105 | 95x95 |
20 | 150 | 153 | 75 | 105 | 95x95 | |
25 | 160 | 153 | 75 | 105 | 95x95 | |
32 | 270 | 240 | 85 | 150 | 147x147 | |
40 | 270 | 240 | 85 | 150 | 147x147 | |
50 | 270 | 240 | 85 | 150 | 147x147 | |
65 | 270 | 240 | 85 | 150 | 210x210 | |
80 | 350 | 300 | 90 | 210 | 210x210 | |
100 | 350 | 300 | 90 | 210 | 210x210 |
