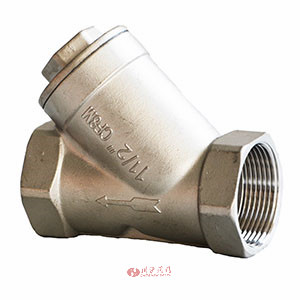

內螺紋過濾器 | GL11H
內螺紋過濾器 產品說明
GL11H過濾器是輸送介質管道上不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來消除介質中的雜質,以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾筒取出,處理后重新裝入即可,因此,使用維護極為方便。
1、抗污性強,排污方便;流通面積大,壓力損失??;結構簡單,體積小。
2、過濾網材質,有奧氏體304、316、316L。
4、連接形式:螺紋,承插焊。
內螺紋過濾器 技術參數
殼體材質 | 碳鋼、黃銅 | 不銹鋼 |
---|---|---|
濾框?yàn)V網材質 | 不銹鋼 | |
密封件材質 | 柔性石墨、聚四氟乙烯 | |
環境溫度(℃) | -30~425 | -80~450 |
連接形式 | 螺紋、承插焊 | |
公稱壓力(MPa) | 0.6~5.0(150Lb~600Lb) | |
過濾精度(目/in) | 10~300 |

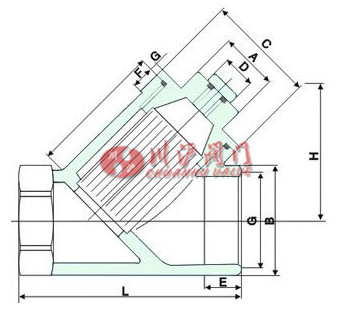

內螺紋過濾器 結構尺寸圖
內螺紋過濾器 連接尺寸
DN(mm) | 公稱通徑G | L | E | B | H |
---|---|---|---|---|---|
6 | 1/4" | 63.5 | 11.5 | 24 | 42 |
10 | 3/8" | 64 | 13 | 24 | 42 |
15 | 1/2" | 65 | 14 | 26 | 43 |
20 | 3/4" | 80 | 15 | 32 | 50 |
25 | 1" | 89 | 17 | 41 | 60 |
32 | 1 1/4" | 107 | 20 | 49 | 64 |
40 | 1 1/2" | 118 | 20 | 56 | 70 |
50 | 2" | 140 | 22 | 69 | 88 |

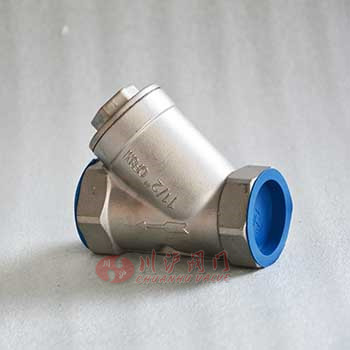

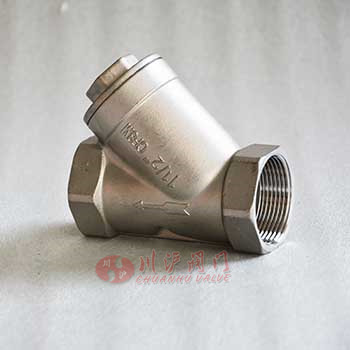

內螺紋過濾器圖片
