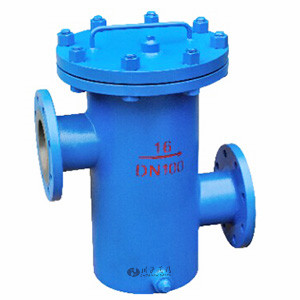

高低接管籃式過濾器 | SRB
高低接管籃式過濾器 產品說明
高低接管籃式過濾器主要由進出口的接管和法蘭、筒體、濾籃、筒體法蘭、筒體法蘭蓋及緊固件等組成。當液體通過進口進入筒體流經濾藍后,固體雜質顆粒被阻擋在濾籃內,而潔凈的流體通過濾籃、由過濾器出口流出出。當需要清洗時,打開底部排污口,排凈流體,拆卸筒體法蘭蓋,清洗后重新裝入即可。適用于:水、蒸汽、油品等介質,使用溫度一般在-40-300℃。(注:具體使用條件以過濾器設計條件為準。)本廠的高低籃式過濾器可以根據客戶的實際使用情況進行設計。高低接管籃式過濾器 技術參數
殼體材質 | 鑄鐵、碳鋼 | 不銹鋼 |
---|---|---|
濾框?yàn)V網材質 | 不銹鋼 | |
密封件材質 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
工作溫度(℃) | -30~+380 | -80~+450 |
公稱壓力(MPa) | 0.6~6.4 (150Lb~300Lb) | |
過濾精度(目/in) | 10-300 | |
連接方式 | 法蘭、對焊 |

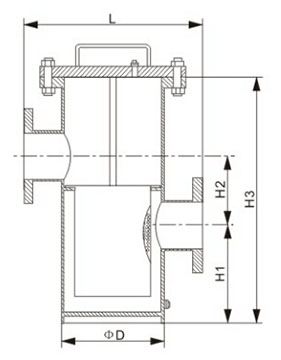

高低接管籃式過濾器 結構尺寸圖
高低接管籃式過濾器 連接尺寸
通徑 | L | D1 | H1 | H2 | H3 | |
---|---|---|---|---|---|---|
DN25 | 1" | 220 | 89 | 110 | 70 | 280 |
DN32 | 1-1/4" | 220 | 89 | 110 | 70 | 285 |
DN40 | 1-1/2" | 280 | 108 | 120 | 100 | 340 |
DN50 | 2" | 280 | 108 | 120 | 100 | 340 |
DN65 | 2-1/2" | 330 | 140 | 160 | 110 | 400 |
DN80 | 3" | 340 | 159 | 180 | 140 | 460 |
DN100 | 4" | 420 | 219 | 220 | 170 | 550 |
DN125 | 5" | 500 | 273 | 310 | 220 | 720 |
DN150 | 6" | 500 | 273 | 310 | 220 | 720 |
DN200 | 8" | 560 | 325 | 390 | 280 | 900 |
DN250 | 10" | 660 | 426 | 480 | 320 | 1070 |
DN300 | 12" | 750 | 478 | 640 | 400 | 1360 |
