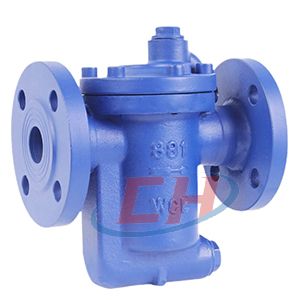

倒吊桶式蒸汽疏水閥用于石油、化工、電力、紡織印染、醫療、醫藥各行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水,有效地阻止蒸汽泄漏。
倒吊桶式蒸汽疏水閥特點
1汽水分離可靠、即可間歇排水、以可連續排水,閥內始處于水封狀態,無蒸汽泄漏。
2背壓率高(80%),可有效回收凝結水。
3閥內零件全不銹鋼,均安裝在閥盆上,防腐蝕性強,維修方便。
性能/優點
即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚,從而獲得最高的熱效率。
耐水擊倒吊桶結構不會因水擊而遭到損壞,使用壽命長。
排空氣性能好倒吊桶上設有溢出排氣孔,可有效地預防蒸汽氣鎖和空氣氣堵。
充許背壓高背壓率達85%。
維修方便內部零件采用不銹鋼制造,均安裝在閥蓋上,并設有過濾網裝置,日常維護方便
用途
用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水,有效地阻止蒸汽泄露。
使用和保養
應確認閥體的材料、壓力和溫度的最大值能否滿足工況所需。
在安裝前必須清洗管路,除去雜物。
安裝位置應盡可能靠近加熱設備。
應水平安裝在管路的最低點,流向與閥體上標注的方向一致每臺加熱設備要各自安裝疏水閥,以免互相影響。
在保證系統能安全運行時,緩慢開啟疏水閥前的閥門,使其逐漸升溫至正常狀態。
要定期保養,保證疏水閥正常工作。
零部件名稱 | 材料 |
---|---|
閥體、閥蓋 | WCB、不銹鋼 |
閥座、閥芯 | 不銹鋼 |
浮子、吊桶 | 不銹鋼 |
控制架 | 不銹鋼 |
內置過濾網 | 不銹鋼 |

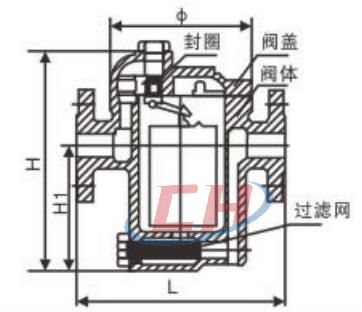

型號、規格、外形尺寸表 | |||||
---|---|---|---|---|---|
型號 | 公稱通徑 | L (mm) |
H (mm) |
H1 (mm) |
Sφ (mm) |
881F | 15-25 | 170 | 180 | 102 | 103 |
882F | 20、25 | 230 | 238 | 130 | 145 |
883F | 32-50 | 290 | 322 | 192 | 178 |
884F | 32-50 | 320 | 380 | 212 | 203 |
