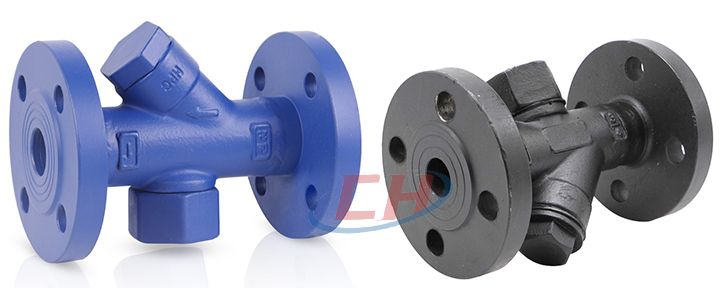

熱動力蒸汽疏水閥 | CS49H
熱動力蒸汽疏水閥 產品說明
性能/優點
熱動力蒸汽疏水閥CS49H結構合理、體積小、重量輕、安裝方便。不怕凍、耐水擊、耐過熱帶有不銹鋼過濾裝置、維護方便動作靈敏、密封性能好,使用壽命長。
用途
適用于高溫蒸汽主管線和過熱蒸汽管網的阻汽排水。
使用和保養
應確認閥體的材料、壓力和溫度的最大值能否滿足工況所需。
在安裝前必須清洗管路,除去雜物。
安裝位置應盡可能靠近加熱設備。
應水平安裝在管路的最低點,流向與閥體上標注的方向一致每臺加熱設備要各自安裝疏水閥,以免互相影響。
在保證系統能安全運行時,緩慢開啟疏水閥前的閥門,使其逐漸升溫至正常狀態。
要定期保養,保證疏水閥正常工作。
熱動力蒸汽疏水閥 技術參數
<
工作壓力范圍 | 0.05-6.4MPa |
---|---|
閥體閥蓋 | WCB、304 |
閥座 | 2Cr13、304 |
最高允許工作溫度 | 325℃ |
過濾網 | 不銹鋼 |

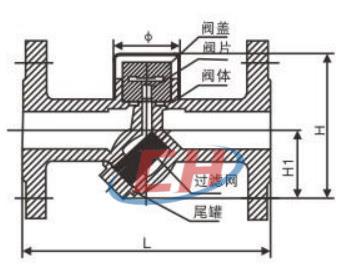

熱動力蒸汽疏水閥 結構尺寸圖
熱動力蒸汽疏水閥 連接尺寸
型號、規格、外形尺寸表 | |||||
---|---|---|---|---|---|
型號 | 公稱通徑 | L (mm) |
H (mm) |
H1 (mm) |
φ(mm) |
CS49H-16C CS49H-16P CS49H-25C CS49H-25P CS49H-40C CS49H-40P |
15 | 150 | 110 | 50 | 53 |
20 | |||||
25 | 160 | ||||
32 | 200 | 148 | 70 | 68 | |
40 | 230 | ||||
50 | 158 | 77 | 77 | ||
65 | 230 | 158 | 77 |
