內螺紋電磁閥 | ZQDF
內螺紋電磁閥 產品說明
ZQDF(Y)系列蒸汽(液用)內螺紋電磁閥是工業過程自動化控制系統用的執行器,它在接受電控信號后能自動開啟或關閉閥門,實現對管道中流體介質的通斷或流量調節控制,從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
ZQDF系列蒸汽電磁閥可廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘I钤O(shè)施中。ZQDF系列電磁閥主要用于空氣、蒸汽、煤氣等氣體介質的控制;ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質,同時也用于粘度小于4°E的油類。
內螺紋電磁閥 技術參數
型號 參數 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y | |||
---|---|---|---|---|---|---|---|---|---|
公稱壓力(MPa) | 1.6 | ||||||||
工作壓差(MPa) | DN15-50 | 0~1.6 | |||||||
DN65-100 | 0.05~1.6 | ||||||||
介質種類 | 煤氣、 空氣等 | 飽和 蒸汽 | 過熱蒸汽或高溫氣體 | 水油 液體 | 熱水 | 高溫 水、油 | |||
介質溫度℃(mm) | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 | |||
使用電壓 | AC220V其余規格可作特殊訂貨 | ||||||||
使用壽命 | 按JB/T7352-92規定 | ||||||||
泄漏量(ml/min) | 按JB/T7352-92·F規定 | ||||||||
功耗(VA) | 50 |

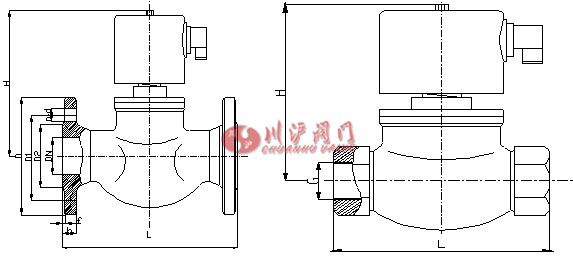

內螺紋電磁閥 結構尺寸圖
內螺紋電磁閥 連接尺寸
公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 153 | 92 | 1/2 | 153 | 130 | 96 | 65 | 46 | 14 | 2 | 4 -Φ14 |
20 | 153 | 92 | 3/4 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
25 | 153 | 110 | 1 | 153 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
32 | 176 | 120 | 11/4 | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
40 | 176 | 140 | 11/2 | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
50 | 192 | 162 | 2 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
65 | - | - | - | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4 -Φ18 |
80 | - | - | - | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8 -Φ18 |
100 | - | - | - | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8 -Φ18 |

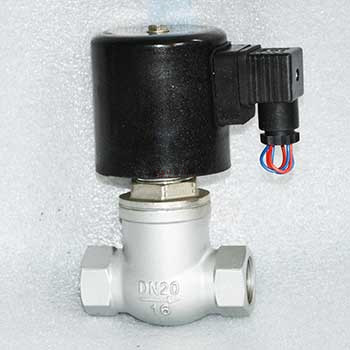

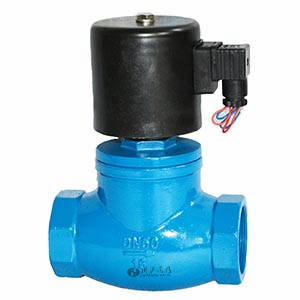

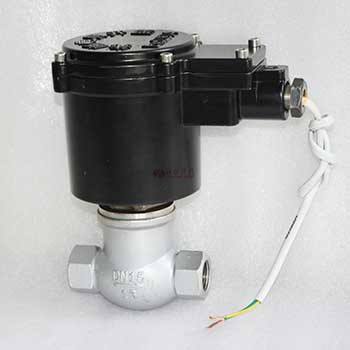

內螺紋電磁閥 圖片
