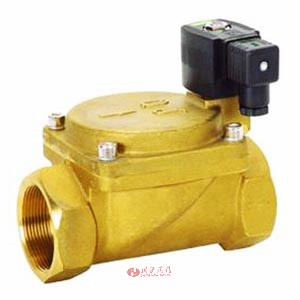

銅電磁閥 | ZCS
銅電磁閥 產品說明
ZCS系列電磁閥適用于以水或液體為工作介質,可自動化控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封,故隊工作介質的清潔度大大減低,具有啟閉迅速,可靠性高等特點。
1.電磁先導膜片式操作結構
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘沖擊、無顫抖聲
6.采用膜片式、對介質潔凈度要求較低
7.不銹鋼可動鐵芯經久耐用,反應快速;
8.配管方式可任意角度安裝,為增強壽命好是水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準(德國NASS線圈)
10.引用標準:GB3836·9 防爆標志 Exm I/IIT4(國產線圈)
銅電磁閥 技術參數
工作介質DN | 水、粘度≤4E的油及其它非腐蝕性流體 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
介質溫度℃ | ≤60 | ||||||||||||||
公稱壓力(Mpa) | 1.0 | ||||||||||||||
工作壓差(Mpa) | 0.05~1.0 | 0.1~1.0 | 0.15~1.0 | ||||||||||||
電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||||||
額定流量系數(KV) | 按JB/T7352-94規定 | ||||||||||||||
寫落量(ml/min) | 按JB/T7352-94·F規定 | ||||||||||||||
公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
功耗 | 36VA | 50VA |

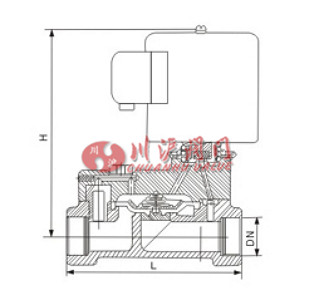

銅電磁閥 結構尺寸圖
銅電磁閥 連接尺寸
公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
15 | 112 | 90 | 1/2 | ? | ? | ? | ? | ? | ? | ? | ? |
20 | 119 | 100 | 3/4 | ? | ? | ? | ? | ? | ? | ? | 3 |
25 | 123 | 120 | 1 | 130 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 |
32 | 137 | 135 | ?1-1/4 | 137 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 |
40 | 152 | 145 | 1-1/2? | 152 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 |
50 | 164 | 180 | 2 | 152 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3 |
65 | ? | ? | ? | 222 | 290 | 185 | 145 | 118 | 4-φ18 | 20 | 3 |
80 | ? | ? | ? | 239 | 310 | 200 | 160 | 132 | 4-φ18 | 22 | 3 |
100 | ? | ? | ? | 255 | 350 | 220 | 180 | 156 | 4-φ18 | 24 | 3 |
125 | ? | ? | ? | 416 | 400 | 250 | 210 | 184 | 4-φ18 | 26 | 3 |
150 | ? | ? | ? | 440 | 480 | 285 | 240 | 211 | 8-φ22 | 26 | 3 |
200 | ? | ? | ? | 443 | 600 | 340 | 295 | 266 | 8-φ22 | 26 | 3 |
250 | ? | ? | ? | 493 | 730 | 395 | 350 | 319 | 8-φ22 | 28 | 3 |
300 | ? | ? | ? | 549 | 850 | 445 | 400 | 370 | 8-φ22 | 28 | 4 |

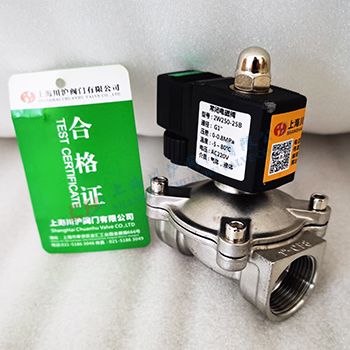

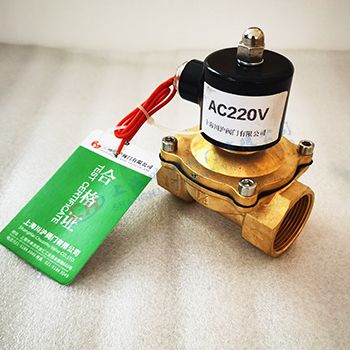

銅電磁閥實物圖
