整體型多回轉電動執行器 | 部分回轉執行器

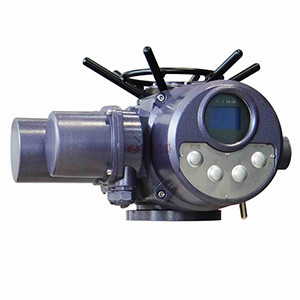

整體型多回轉電動執行器 產品說明
多回轉電動執行機構,通稱為Z型。適用于啟閉件做直線運動的閥門,如閘閥、截止閥、隔膜閥、閘閥、水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的必不可少的驅動裝置。具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
整體型多回轉電動執行器 技術參數
1.電源:電機為三相交流,380V(特殊訂貨660V、440V或220V),50Hz(特殊訂貨60Hz);控制線電壓220V/50Hz(特殊訂貨60Hz);遠程控制電壓24VDC。
2.工作環境:
3.環境溫度:-20—+60℃(特殊訂貨-60—+80℃)
4.相對溫度:≤90%(25℃時)
5.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所;防爆型產品有dⅠ和dⅡBT4兩種,dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠,適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性 氣體混合物。(詳見GB3836.1)
6 防護等級:戶外型和防爆型為IP55(可訂制IP67)。
7. 工作制:為短時10分鐘(可訂制30分鐘)。
整體型多回轉電動執行器 技術參數
型號 | 公稱 轉矩 (N.m) | 大控 制轉矩 (N.m) | 小控 制轉矩 (N.m) | 輸出軸 轉圈數 (圈) | 允許通過閥桿直徑 (mm) | 手動 速比 | 輸出轉速 (r/min) | 電機功率 (kw) | 重量 (kg) |
---|---|---|---|---|---|---|---|---|---|
Z5 | 50 | 75 | ≤25 | 150 | 28 | 1∶1 | 18 | 0.12 | 28 |
Z10 | 100 | 150 | ≤50 | 160 | 24、36 | 0.25 0.37 | 61 | ||
Z15 | 150 | 225 | ≤75 | 0.37 0.55 | 63 | ||||
Z20 | 200 | 300 | ≤100 | 40 | 0.55 0.75 | 63 | |||
28 | |||||||||
Z30 | 300 | 450 | ≤150 | 40 | 24 | 0.75 | 65 | ||
28 | |||||||||
Z45 | 450 | 675 | ≤225 | 110 | 48 | 24 | 1.1 | 110 | |
36 | 1.5 | ||||||||
Z60 | 600 | 900 | ≤300 | 24 | 1.5 | 112 | |||
36 | 2.2 | ||||||||
Z90 | 900 | 1350 | ≤450 | 60 | 24 | 2.2 | 139 | ||
48 | 36 | 3.0 | |||||||
Z120 | 1200 | 1800 | ≤600 | 60 | 24 | 3.0 | 142 | ||
48 | |||||||||
Z180 | 1800 | 2160 | ≤900 | 140 | 70 | 25∶1 | 24 | 4.0 | 261 |
36 | 5.5 | ||||||||
Z250 | 2500 | 3000 | ≤1250 | 24 | 5.5 | 264 | |||
Z350 | 3500 | 4200 | ≤1750 | 75 | 13∶1 | 18 | 7.5 | 430 | |
Z500 | 5000 | 6000 | ≤2500 | 10 | 440 | ||||
Z800 | 8000 | 9600 | ≤4000 | 120 | 80 | 90∶1 | 12 | 13 | 800 |
Z1000 | 10000 | 12000 | ≤5000 | 100 | 15 | 820 |

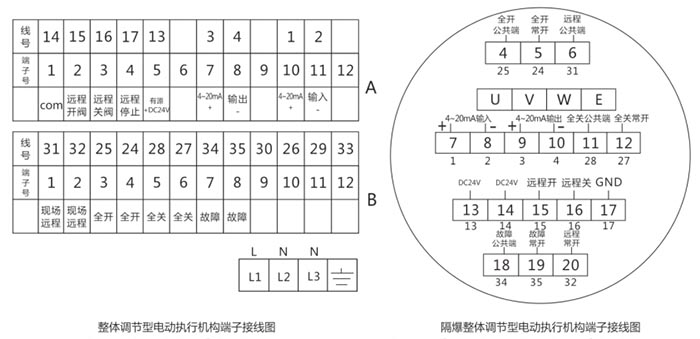

整體型多回轉電動執行器 接線圖
