產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 電動執行器電動執行器
341執行器 | 調節閥執行器

341執行器 產品圖片

341執行器 產品說明
3410型為直行程開關式電動執行器。是以AC 220V單相交流電源作為驅動電源,控制信息采用正、反切換接點信號。

341執行器 技術參數

電源:AC220±50%,50HZ。
耗電功率(額定負載時)
規格A型執行器 50VA;
規格B型執行器 150VA;
規格C型執行器 220VA。
控制精度:基本誤差:±1% 回差≤1% 死區≤1%
工作行程調整范圍:"零點"±25%"行程"20%~100%
外部配線:輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

機型 普通型(S型)執行器 隔爆型(X型)執行器
電源電纜 3芯S=1.5mm2 3芯S=1.5mm2 外徑φ9±1
信號電纜 4芯S=1.5mm2 4芯S=1.5mm2 外徑φ11±1
電纜引入口 2-PF(G1/2) 可安裝保護套管PF3/4(G3/4)
341執行器 環境條件
環境條件 普通型(S型)執行器 隔爆型(X型)執行器
環境溫度 無空間加熱器-10℃~60℃ -10℃~40℃
有空間加熱器-35℃~60℃
相對濕度 95%以下 45%~85%
環境氣體 無腐蝕氣體

機械振動 1.5g以下

機型 普通型(S型)執行器 隔爆型(X型)執行器
電源電纜 3芯S=1.5mm2 3芯S=1.5mm2 外徑φ9±1
信號電纜 4芯S=1.5mm2 4芯S=1.5mm2 外徑φ11±1
電纜引入口 2-PF(G1/2) 可安裝保護套管PF3/4(G3/4)
341執行器 保護等級

IP55。隔爆等級Exd Ⅱ BT4。
過載保護
規格A、B型執行器可任選,規格C型執行器必配。

341執行器 選型參數
型號 額定輸出力N 速度mm/s 大行程
341LSA-08
341LXA-08
800
800
4.2
4.2
30
341LSA-20
341LXA-20
2000
2000
2.1
2.1
341LSB-30
341LXB-30
3000
3000
3.5
3.5
60
341LSB-50
341LXB-50
5000
5000
1.7
1.7
341LSC-65 6500 2.8 100
341LSC-99 10000 2.0
341LSC-160 16000 1.0
341執行器 接線圖

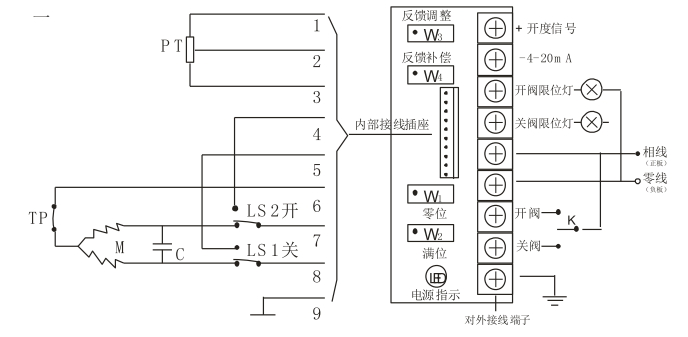

開關式帶DC4-20mA反饋

341執行器接線圖

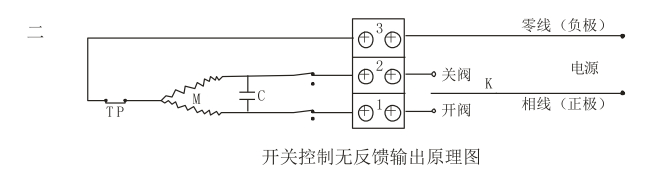

開關式無反饋

341執行器接線圖

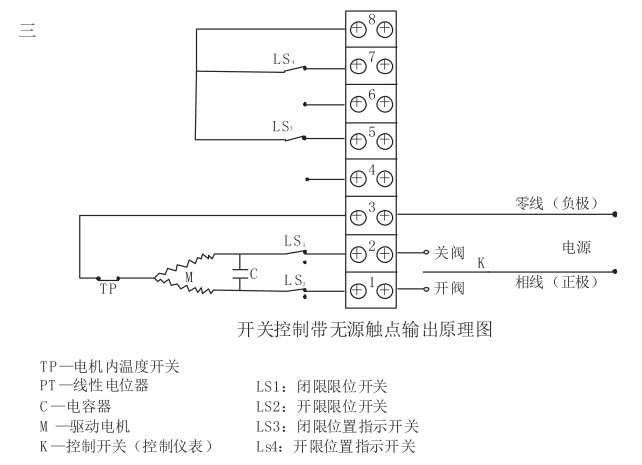

開關式帶無源觸點反饋

341執行器接線圖

三相四線制開關型

341執行器接線圖

1.此執行機構采用動力電供電連接時一定要注意安全,以免產生事故
2.三相四線制電源不能和輸出信號控制信號同一電纜
3.K一定是無源觸點不能帶電
