電磁閥如何選型、工作原理是什么?
電磁閥從原理上分為三大類:
1)直動式電磁閥:
原理:通電時,電磁線圈產生電磁力把關閉件從閥座上提起,閥門打開;斷電時,電磁力消失,彈簧把關閉件壓在閥座上,閥門關閉。
特點:在真空、負壓、零壓時能正常工作,但通徑一般不超過25mm。
2)分布直動式電磁閥:
原理:
它是一種直動和先導式相結合的原理,當入口與出口沒有壓差時,通電后,電磁力直接把先導小閥和主閥關閉件依次向上提起,閥門打開。當入口與出口達到啟動壓差時,通電后,電磁力先導小閥,主閥下腔壓力上升,上腔壓力下降,從而利用壓差把主閥向上推開;斷電時,先導閥利用彈簧力或介質壓力推動關閉件,向下移動,使閥門關閉。
特點: 在零壓差或真空、高壓時亦能可*動作,但功率較大,要求必須水平安裝。
3)先導式電磁閥:
原理:通電時,電磁力把先導孔打開,上腔室壓力迅速下降,在關閉件周圍形成上低下高的壓差,流體壓力推動關閉件向上移動,閥門打開;斷電時,彈簧力把先導孔關閉,入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差,流體壓力推動關閉件向下移動,關閉閥門。
特點: 流體壓力范圍上限較高,可任意安裝(需定制)但必須滿足流體壓差條件。
2.電磁閥從閥結構和材料上的不同與原理上的區別,分為六個分支小類:
直動膜片結構、分步重片結構、先導膜式結構、直動活塞結構、分步直動活塞結構、先導活塞結構。
電磁閥在選型時的注意事項
一:適用性
管路中的流體必須和選用的電磁閥系列型號中標定的介質一致。
流體的溫度必須小于選用電磁閥的標定溫度。
電磁閥允許液體粘度一般在20CST以下,大于20CST應注明。
工作壓差,管路高壓差在小于0.04MPa時應選用如ZS,2W,ZQDF,ZCM系列等直動式和分步直動式;低工作壓差大于0.04MPa時可選用先導式(壓差式)電磁閥;高工作壓差應小于電磁閥的大標定壓力;一般電磁閥都是單向工作,因此要注意是否有反壓差,如有安裝止回閥。
流體清潔度不高時應在電磁閥前安裝過濾器,一般電磁閥對介質要求清潔度要好。
注意流量孔徑和接管口徑;電磁閥一般只有開關兩位控制;條件允許請安裝旁路管,便于維修;有水錘現象時要定制電磁閥的開閉時間調節。
注意環境溫度對電磁閥的影響
電源電流和消耗功率應根據輸出容量選取,電源電壓一般允許±10%左右,必須注意交流起動時VA值較高。
二、可靠性
電磁閥分為常閉和常開二種;一般選用常閉型,通電打開,斷電關閉;但在開啟時間很長關閉時很短時要選用常開型了。
壽命試驗,工廠一般屬于型式試驗項目,確切地說我國還沒有電磁閥的專業標準,因此選用電磁閥廠家時慎重。
動作時間很短頻率較高時一般選取直動式,大口徑選用快速系列。
三、安全性
一般電磁閥不防水,在條件不允許時請選用防水型,工廠可以定做。
電磁閥的高標定公稱壓力一定要超過管路內的高壓力,否則使用壽命會縮短或產生其它意外情況。
有腐蝕性液體的應選用全不銹鋼型,強腐蝕性流體宜選用塑料王電磁閥。
爆炸性環境必須選用相應的防爆產品。
四、經濟性
先應該依次遵循安全性,可靠性,適用性,經濟性四大原則,其次是根據六個方面的現場工況(即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇)。
電磁閥選型依據:
一、根據管道參數選擇電磁閥的:通徑規格(即DN)、接口方式
1、按照現場管道內徑尺寸或流量要求來確定通徑(DN)尺寸。

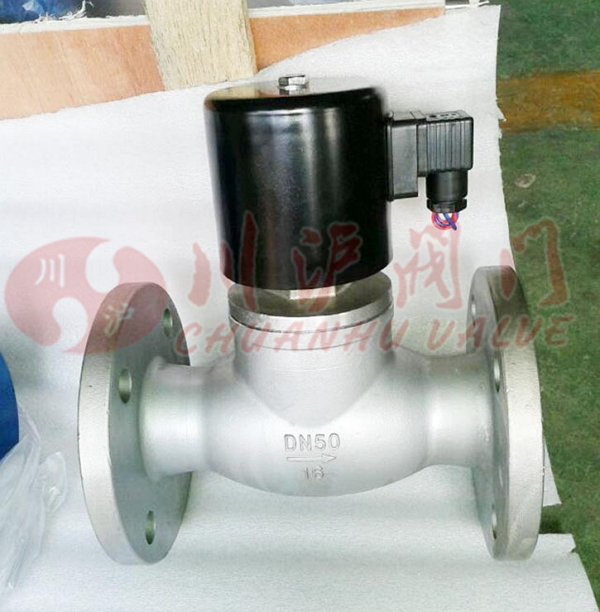

2、接口方式,一般>DN50要選擇法蘭接口,≤DN50則可根據用戶需要自由選擇。
二、根據流體參數選擇電磁閥的:材質、溫度組
1、腐蝕性流體:宜選用耐腐蝕電磁閥和全不銹鋼;食用超凈流體:宜選用食品級不銹鋼材質電磁閥。
2、高溫流體:要選擇采用耐高溫的電工材料和密封材料制造的電磁閥,而且要選擇活塞式結構類型的。
3、流體狀態:大至有氣態,液態或混合狀態,特別是口徑大于DN25訂貨時一定要區分開來。
4、流體粘度:通常在50cSt以下可任意選擇,若超過此值,則要選用高粘度電磁閥。
三、根據壓力參數選擇電磁閥的:原理和結構品種
1、公稱壓力:這個參數與其它通用閥門的含義是一樣的,是根據管道公稱壓力來定。
2、工作壓力:如果工作壓力低則必須選用直動或分步直動式原理;低工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。
四、電氣選擇:電壓規格應盡量優先選用AC220V、DC24較為方便。
五、根據持續工作時間長短來選擇:常閉、常開、或可持續通電
要是開啟的時間短或開和關的時間不多時,則選常閉型。
但是有些用于安全保護的工況,如爐、窯火焰監測,則不能選常開的,應選可長期通電型。
六、根據環境要求選擇輔助功能:防爆、止回、手動、防水霧、水淋、潛水
1、爆炸性環境:必須選用相應防爆等級的電磁閥
2、當管內流體有倒流現象時,可選擇帶止回功能電磁閥。
3、當需要對電磁閥進行現場人工操作時,可選擇帶手動功能電磁閥。
4、露天安裝或粉塵多場合應選用防水,防塵品種(防護等級在IP54以上)。
5、用于噴泉必須采用潛水型電磁閥(防護等級在IP68以上)。
6、當電磁閥需要長時間開啟,并且持續的時間多余關閉的時間選用常開型。
