高壓調節閥和角形調節閥的結構和性能特點

高壓調節閥結構和性能特點

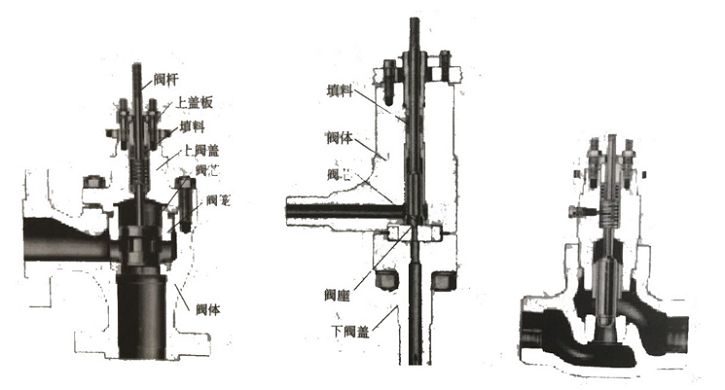

高壓調節閥適用于高靜壓和高壓差的應用場合。國內高壓調節閥通常采用角形單座結構，國外高壓調節閥也有采用整體鍛造結構。與角形調節閥的區別是高壓調節閥的上閥蓋與閥體整體鍛造，下閥蓋與閥體分離。而角形調節閥的上閥蓋與閥體分離，下閥蓋與閥體是整體結構，見圖中所示和圖中所示的區別。國內高壓調節閥額定工作壓力可達32MPa,國外高壓調節閥額定工作壓力可達42MPa。采用整體鍛造結構時，與單座閥類似，上閥蓋與填料腔是一個整體，用支架壓緊。圖中所示是角形高壓調節閥的結構圖。圖中所示是直通式高壓調節閥的結構圖。高壓調節閥的特點如下。
1.為防止高壓差時流體閃蒸和空化使閥芯和閥座損傷，可采用多級降壓結構。通常，公稱高壓控制閥公稱通徑在DN40~DN100,大壓差小于16MPa 時采用兩級降壓閥芯;通徑小于DN40,大壓差小于32MPa 時，高壓控制閥采用四級降壓閥芯。多級閥芯進行降壓相當于多個控制閥串聯連接，因此，不僅可大大節省安裝空間和降低成本，而且，可大大降低控制閥噪聲。
2.多級閥芯結構采用第一級閥芯進行關閉，與單座閥相當，通常，泄漏等級為IV。
3.采用單導向結構。只有正體閥。
4.法蘭與閥體之間采用螺紋連接，便于安裝。閥體與閥座分開，一般用螺紋將閥底座旋人閥體。
5.為減小不平衡力影響，通常采用平衡式結構。平衡式結構適用于柱塞型閥芯，也適用于套筒型閥芯。

角形調節閥結構和性能特點
角形調節閥的閥體結構與直通控制閥相似，也由閥體、閥芯、導向套、上閥蓋、上蓋板、閥桿和填料等組成。角形調節閥適用于要求直角連接的應用場合，可節省一個直角彎管和安裝空
間。由于流路比直通閥簡單，因此，適用于高黏度、含懸浮物和顆粒的流體控制。例如，在電站的減溫減壓系統中常采用角型套筒閥。圖中所示是角形調節閥的結構圖。其特點如下。
1.角形調節閥的流體流向，一般從底部流入，從閥側面流出。因此，流體中的懸浮物或顆但對閥芯的沖刷粒不易在閥內沉積，可避免結焦和堵塞，具有自凈能力，便于維護和清洗，較大。
2.采用側進底出的流向，可改善對閥芯的沖刷損傷，但在小開度時，由于是流關流向，容易發生根切現象，根切現象是小開度時，由于流體流動造成不平衡力方向變化，使閥芯振蕩的不穩定現象。為降低不平衡力和改善閥芯的沖刷，可采用圖中所示帶平衡孔的套筒式結構。
3.角形調節閥的流路阻力小，因此，可降低閥兩端壓降，具有一定的節能效果。@ 導向: 角形調節閥只能單導向，因此，不能通過反裝閥芯實現氣開或氣關作用方式的轉換，只能選用正作用或反作用執行機構來實現作用方式的轉換。
