當前位置:首頁 > 產品中心 > 氣動截止閥氣動波紋管截止閥
氣動波紋管截止閥 | CHBWJ641H
氣動波紋管截止閥 產品說明
氣動波紋管截止閥利用壓縮空氣,驅動氣動活塞執行機構,帶動閥瓣,達到啟閉閥門控制流體的目的,實現遠距離控制和自動化控制。氣動波紋管截止閥在工作狀態:當電磁閥通電打開氣源,閥門開啟;即斷電、電磁閥自動排氣,閥門自動關閉。氣動波紋管閥門與遠距離的控制臺(微機)配套使用,利用氣源控制閥門的開啟和關閉。 氣動波紋管截止閥采用柔軟、耐腐蝕、耐高溫的雙重金屬波紋管密封結構,有效防止工藝流體浸蝕閥桿,特別適用于蒸汽、導熱油及有毒介質的高危場所。
氣動波紋管截止閥 材質
公稱通徑 | DN15 ~ DN300 |
---|---|
公稱壓力 | PN16、PN25、PN40 |
連接形式 | 法蘭連接 |
結構形式 | 直通式 |
密封形式 | 波紋管密封 |
閥體材質 | WCB、304、316、316L |
驅動形式 | 氣動 |
適用介質 | 蒸汽、易燃易爆介質、導熱油、有毒介質 |
控制方式 | 氣開、氣閉 |

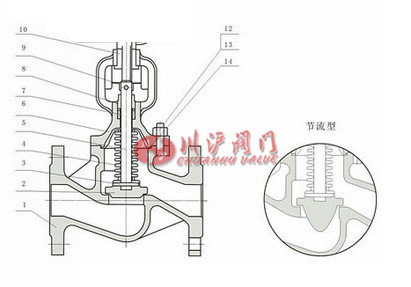

氣動波紋管截止閥 波紋管形式

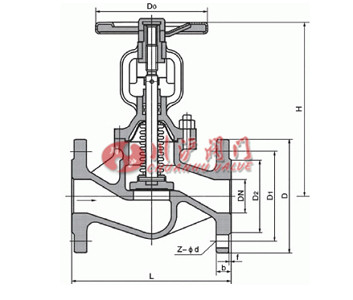

氣動波紋管截止閥 結構尺寸圖
氣動波紋管截止閥 連接尺寸
型號 | BWJ41-16 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
壓力等級 | PN16 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
D0 | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 13.5 | 19 | 26 | 36 | 46 | 74 | 102 | 168 | 270 | 420 | 620 |
型號 | BWJ41-25 | ||||||||||||||
壓力等級 | PN25 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
D0 | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 14 | 20 | 27 | 37 | 48 | 77 | 105 | 172 | 3100 | 520 | 690 |
型號 | BWJ41-40 | ||||||||||||||
壓力等級 | PN40 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
D0 | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 14.5 | 21 | 28 | 39 | 50 | 80 | 108 | 176 | 350 | 590 | 790 |

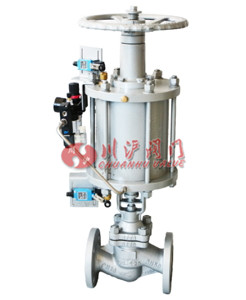

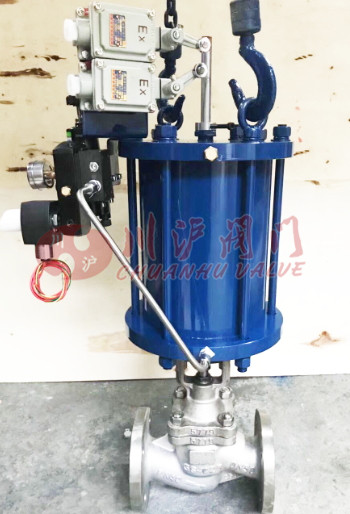

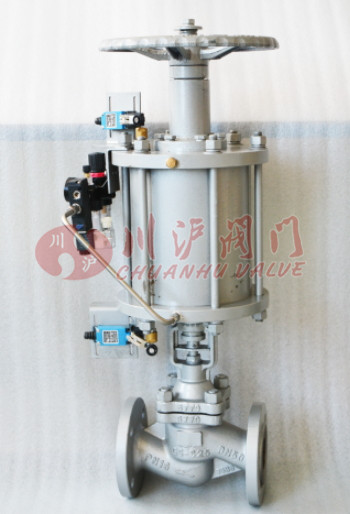

氣動波紋管截止閥 圖片
